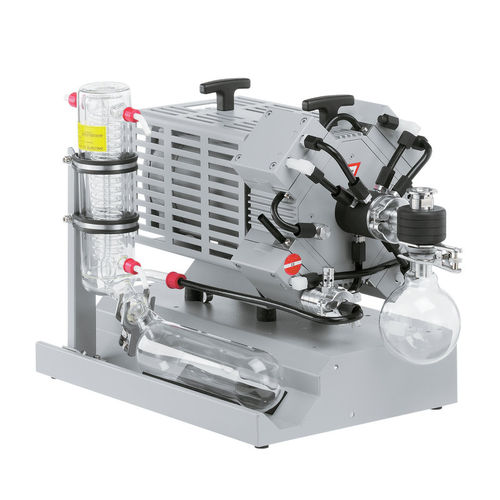

Система вакуумирования для поворотного испарителя MD 4C EX

для лабораторийс диафрагмоймногоуровневая

Обзор

• высокая химическая стойкость и устойчивость к конденсатам
• взрывозащищённый двигатель с интегрированной самоблокирующей защитой от перегрузки и защитой от перегрева для прямого подключения 230 V / 50 Hz однофазного питания (дополнительные устройства защиты не требуются)
• предохранительные клапаны против избыточного давления внутри и на выходе
• безопасная мембранная технология с возможностью продувки инертным газом и обнаружения разрыва мембраны
• входной сепаратор AK и конденсатор выбросов EK для защиты насоса и регенерации растворителей

Применение
ATEX химические вакуумные системы поставляются готовыми к подключению и рассчитаны на работу в условиях с большим объёмом конденсирующихся паров. Типичные применения: роторные испарители и вакуумные сушильные шкафы в потенциально взрывоопасной среде. Входной сепаратор (AK) задерживает частицы и жидкие капли, защищая насос. Выходной конденсатор (EK) компактен и эффективен, позволяет практически полностью возвращать растворители. В комплекте имеется отдельное подключение газового балласта для использования с инертным газом.

Технические данные (кратко)
Макс. производительность всасывания 50 Hz: 3,7 м3/ч
Предельный вакуум: 3 mbar / 2,3 torr
Предельный вакуум с газбалластом: 10 mbar / 7,5 torr
Количество головок: 4
Количество ступеней: 3
Рабочая температура - мин.: 10 °C
Рабочая температура - макс.: 40 °C
Температура хранения - мин.: -10 °C
Температура хранения - макс.: 60 °C
Макс. давление на выходе (абс.): 1,1 bar
Подключение на всасывании: фланец KF DN 25
Подключение на нагнетании: штуцер DN 8-10 mm
Подключение охлаждения: 2 x штуцер DN 6-8 mm
Номинальная мощность двигателя: 0,25 kW
Номинальная скорость 50/60 Hz: 1500 min-1
Класс защиты IEC 60529: IP 54
Габариты (Д x Ш x В): 600 x 365 x 420 mm
Вес: 37,4 kg
Уровень шума (50 Hz): 53 dBA
Соответствие ATEX: Рабочая камера (перекачиваемые газы): II 2G Ex h IIC T3 Gb X; Окружающая среда с продувкой инертным газом: II 2G Ex h IIB T4 Gb X; Окружающая среда без продувки: II 3G Ex h IIB T4 Gc X; Электродвигатель: II 2G Ex db IIB T4 Gb

Характеристики / технические спецификации

• Модель: MD 4C EX +AK+EK (химическая вакуумная система с входным сепаратором AK и выходным конденсатором EK)
• Предельный вакуум (без газбалласта): 3 mbar (2,3 torr)
• Предельный вакуум (с газбалластом): 10 mbar (7,5 torr)
• Макс. производительность (50 Hz): 3,7 м3/ч
• Головки / ступени: 4 головки, 3 ступени
• Соединения: вход KF DN 25; выход штуцер DN 8-10 mm; охлаждение 2x DN 6-8 mm
• Мощность / скорость: 0,25 kW / 1500 min-1 (50 Hz)
• Класс защиты: IP 54
• Диапазон рабочих температур: 10 °C – 40 °C; хранение: -10 °C – 60 °C
• Макс. давление на выходе (абс.): 1,1 bar
• Габариты (Д x Ш x В): 600 x 365 x 420 mm; Вес: 37,4 kg
• Уровень звукового давления: 53 dBA (50 Hz)
• Поставка: насосный агрегат полностью смонтирован с входным сепаратором AK и конденсатором EK, инструкция по эксплуатации, кабель 10 m без вилки (защита стеклянных деталей от ударов/разрушения должна быть обеспечена заказчиком)
