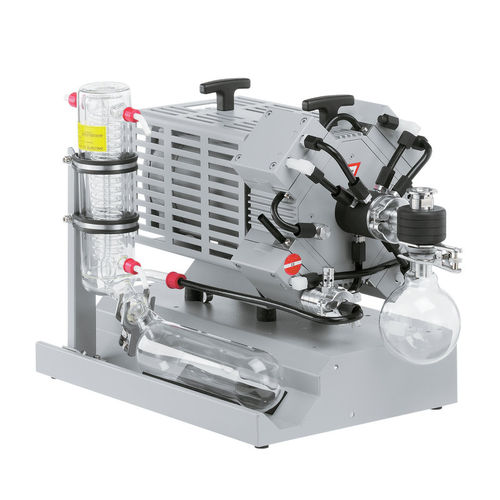

Вакуумный насос для поворотного испарителя MD 4C EX VARIO

для лабораторийс диафрагмоймногоуровневый

Обзор

• ATEX-сертифицированная VARIO® химическая мембранная насосная установка с входным сепаратором (AK) и конденсатором выбросов (EK) для работы с парами растворителей в потенциально взрывоопасных зонах
• Безгистерезисное VARIO® регулирование частоты вращения для точного управления вакуумом в зависимости от потребности
• Опционный контроллер VACUU·SELECT с ATEX-вакуумным датчиком и Connection Box 100 обеспечивает адаптивное полностью автоматическое управление процессом испарения

Области применения

• Лабораторные и пилотные химические процессы, ротационный испаритель, дистилляция и утилизация растворителей в потенциально взрывоопасной атмосфере
• Встраивание в автоматизированные линии, требующие точного управления вакуумом и удалённой установки оборотов

Ключевые характеристики

• Модель: MD 4C EX VARIO +AK+EK (арт. 20696937)
• Предельный вакуум: 3 mbar (10 mbar с газбалластом)
• Макс. производительность (50 Гц): 3,7 м3/ч
• Головки / ступени: 4 головки, 3 ступени
• Диапазон VARIO®: 30 – 1500 min-1 (управление через токовую петлю 4–20 mA)
• Номинальная мощность: 0,25 кВт • Степень защиты: IP54 • Уровень шума: 42 dBA (50 Гц)
• Вход: фланец KF DN 25 • Выход: штуцер DN 8–10 мм • Охлаждение: 2 × штуцер DN 6–8 мм
• Макс. обратное давление (abs.): 1,1 бар • Номинальное напряжение: 230 В, 50 Гц

Описание продукта
MD 4C EX VARIO +AK+EK — компактная ATEX химическая вакуумная система, обеспечивающая точное управление вакуумом за счёт регулирования частоты вращения мотора. VARIO® насос принимает внешний управляющий сигнал и работает только на необходимой скорости, что снижает энергопотребление и увеличивает интервалы обслуживания. Опционный контроллер VACUU·SELECT в сочетании с ATEX-вакуумным датчиком и Connection Box 100 реализует адаптивное управление: определяет давление кипения и непрерывно оптимально настраивает вакуум без ручного ввода параметров. Контроллер и Connection Box устанавливаются в невзрывоопасной зоне.

Технические данные (выборочно)

• Предельный вакуум: 3 mbar / 2,3 torr • С газбалластом: 10 mbar / 7,5 torr
• Макс. производительность (50 Гц): 3,7 м3/ч
• Число головок: 4 • Число ступеней: 3
• Диапазон VARIO®: 30 – 1500 min-1 • Управление: 4–20 mA (4 mA = 0 об/мин, 20 mA = 1500 об/мин)
• Габариты (Д×Ш×В): 600 × 365 × 420 мм • Вес: 36 кг
• Соответствие ATEX (кратко): см. техническую документацию в зависимости от конфигурации

Комплектация и примечания

• Насосная установка полностью собрана с входным сепаратором AK и конденсатором EK, руководство (арт. 20696937)
• Сигнальный и сетевой кабели по 10 м, без вилок; управление оборотами через 4–20 mA
• Защита от ударов/разбития стеклянных деталей предоставляется заказчиком
• Для автоматической работы требуются дополнительные устройства: ATEX-вакуумный датчик, Connection Box 100 и контроллер VACUU·SELECT (приобретаются отдельно)
