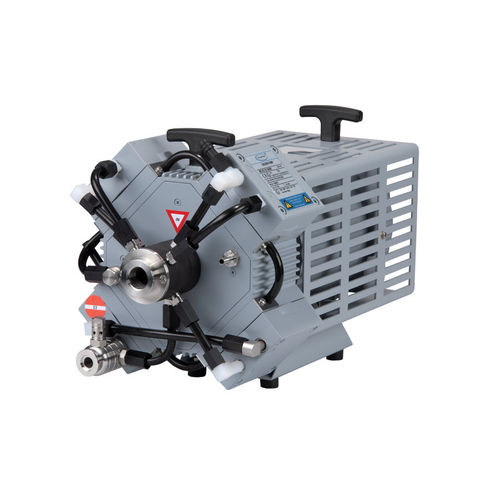

Вакуумный насос для лабораторий MD 4C EX VARIO®

с диафрагмой1 установка

Обзор

• Все преимущества ATEX химических мембранных насосов
• VARIO®: короткие времена процесса благодаря безгистерезисному управлению вакуумом VARIO®
• VARIO®: насос работает только с необходимой скоростью — минимальное энергопотребление, увеличенные интервалы обслуживания, бесшумная работа
• VARIO®: вакуумный контроллер VACUU·SELECT (опция) для точного управления вакуумом и полной автоматизации процессов
• Для полной автоматизации работы требуются дополнительные устройства, например ATEX вакуумный датчик и Connection Box 100 (продаются отдельно)

Детали продукта

• Конечный вакуум: 3 mbar
• Конечный вакуум с газовым балансом: 10 mbar
• Макс. производительность (50 Hz): 3.7 м³/ч

Описание
Химический мембранный насос ATEX VARIO® MD 4C EX VARIO обеспечивает точное регулирование вакуума изменением скорости двигателя. Насос VARIO® управляется через дополнительную линию управляющего сигнала (4–20 mA). Опциональный вакуумный контроллер VACUU·SELECT совместно с ATEX вакуумным датчиком и Connection Box 100 позволяет выполнять полностью автоматизированные процессы испарения без ввода параметров или программирования пользователем. Адаптивное управление определяет давление кипения и непрерывно оптимально подстраивает вакуум под паровое давление. Для соблюдения требований безопасности вакуумный контроллер и Connection Box 100 устанавливаются в незапрещенной зоне.

Технические данные и графики
Макс. производительность (50 Hz): 3.7 m3/h
Конечный вакуум: 3 mbar / 2.3 torr
Конечный вакуум с газбалластом: 10 mbar / 7.5 torr
Количество головок: 4
Количество ступеней: 3
Вакуумный контроллер: без контроллера (опция отдельно)
Нижняя температура эксплуатации: 10 °C
Верхняя температура эксплуатации: 40 °C
Температура хранения, мин.: -10 °C
Температура хранения, макс.: 60 °C
Макс. обратное давление (абс.): 1.1 bar
Входное соединение: малый фланец KF DN 25
Выходное соединение: малый фланец KF DN 16
Номинальная мощность двигателя: 0.25 kW
Минимальная скорость VARIO: 30 min-1
Максимальная скорость VARIO: 1500 min-1
Класс защиты IEC 60529: IP 54
Габариты (Д x Ш x В): 469 x 265 x 305 mm
Вес: 28 kg
Шум (уровень звукового давления) при 50 Hz: 42 dBA
ATEX соответствие: Камера откачки (перекачиваемые газы): II 2G Ex h IIC T3 Gb X; Окружающая среда с продувкой инертным газом: II 2G Ex h IIB T4 Gb X; Окружающая среда без продувки: II 3G Ex h IIB T4 Gc X; Двигатель: II 2G Ex db IIB T4 Gb

Комплектация

• Насос полностью собранный, с инструкцией
• Управление скоростью через токовую петлю 4–20 mA (4 mA = 0 об/мин, 20 mA = 1500 об/мин)
• Кабели: управляющий сигнал и сетевой кабель по 10 м, без вилок (с оголёнными концами)
• Для автоматической работы требуются дополнительные устройства (Connection Box, контроллер, вакуумный датчик) — доступны отдельно

Характеристики / технические спецификации

• Модель: MD 4C EX VARIO
• Бренд: VACUUBRAND
• Артикул: 20696936
• Макс. производительность (50 Hz): 3.7 м³/ч
• Конечный вакуум: 3 mbar (2.3 torr)
• Конечный вакуум с газбалластом: 10 mbar (7.5 torr)
• Количество головок: 4
• Количество ступеней: 3
• Номинальная мощность: 0.25 kW
• Диапазон скоростей VARIO: 30 – 1500 min⁻¹
• Класс защиты: IP 54
• Соединения: вход KF DN 25, выход KF DN 16
• Габариты (Д x Ш x В): 469 x 265 x 305 mm
• Вес: 28 kg
• Уровень шума: 42 dBA (50 Hz)
