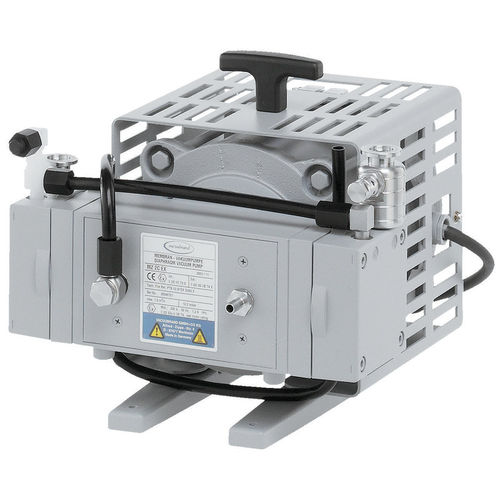

Вакуумный насос для поворотного испарителя MZ 2C EX

для лабораторийс диафрагмойс двойной мембраной

Обзор

• Рабочие поверхности, контактирующие со средой, обладают химической стойкостью и устойчивостью к парам
• Взрывозащищённый двигатель с интегрированной самоблокирующейся защитой от перегрузки по току и от перегрева для прямого подключения 230 V / 50 Hz однофазного питания
• Предохранительные клапаны от избыточного давления во внутренней части и на выпуске
• Безопасная конструкция диафрагмы с возможностью продувки инертным газом и обнаружения разрыва диафрагмы

Описание
ATEX химический мембранный насос MZ 2C EX обеспечивает безмасляное химическое перекачиваение для применений в потенциально взрывоопасных атмосферах, например с ротационными испарителями и сушильными шкафами. ATEX‑допуск распространяется на внутреннюю часть насоса (контакт с перекачиваемыми газами) и на окружающую зону установки. Контактирующие с рабочей средой детали химически устойчивы и выполнены преимущественно из антистатических материалов. В комплект входит отдельное соединение газового балласта для подачи инертного газа. В комплект поставки: насос полностью собранный, руководство по эксплуатации, 10 м кабель без вилки.

Технические данные и графики
Макс. производительность 50 Hz: 1.9 m3/h
Предельный вакуум: 12 mbar / 9 torr
Предельный вакуум с газовым балластом: 18 mbar / 13.5 torr
Число головок: 2
Число ступеней: 2
Рабочая температура окружающей среды: 10 °C до 40 °C
Температура хранения: -10 °C до 60 °C
Макс. противодавление (абс.): 1.1 bar
Подключение на всасывании: фланец KF DN 16 (малый)
Подключение на нагнетании: фланец KF DN 16 (малый)
Номинальная мощность двигателя: 0.15 kW
Номинальная скорость вращения 50/60 Hz: 1500 min-1
Класс защиты IEC 60529: IP 54
Габариты (L x W x H): 337 x 287 x 251 mm
Масса: 21.6 kg
Уровень шума (уровень звукового давления) при 50 Hz: 50 dBA
Соответствие ATEX: Камера перекачивания (перекачиваемые газы): II 2G Ex h IIC T3 Gb X; Окружение с продувкой инертным газом: II 2G Ex h IIB T4 Gb X; Окружение без продувки: II 3G Ex h IIB T4 Gc X; Мотор: II 2G Ex db IIB T4 Gb
NRTL сертификация: Нет
Номинальное напряжение сети: 230 V
Частота сети: 50 Hz

Характеристики / технические спецификации

• Модель: MZ 2C EX
• Тип: химический мембранный насос, сертифицированный ATEX
• Предельный вакуум (без газового балласта): 12 mbar (9 torr)
• Предельный вакуум (с газовым балластом): 18 mbar (13.5 torr)
• Производительность (50 Hz): 1.9 m3/h
• Головки / ступени: 2 головки / 2 ступени
• Номинальная мощность двигателя: 0.15 kW; номинальная скорость 1500 min-1 (50 Hz)
• Класс защиты: IP 54
• Соединения: всасывание / нагнетание фланец KF DN 16 (малый)
• Макс. противодавление: 1.1 bar (абс.)
• Номинальное напряжение: 230 V; частота сети: 50 Hz
• Температура окружающей среды (работа): 10 °C до 40 °C; (хранение): -10 °C до 60 °C
• Габариты (L x W x H): 337 x 287 x 251 mm
• Вес: 21.6 kg
• Уровень шума: 50 dBA (50 Hz)
• Комплектация: насос полностью собранный, руководство, 10 m кабель без вилки
