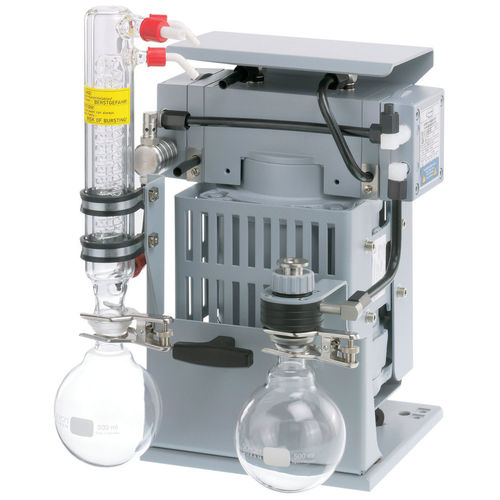

Вакуумный насос для поворотного испарителя MZ 2C EX

для лабораторийс диафрагмоймногоуровневый

Обзор

• Превосходная химическая стойкость и высокая устойчивость к конденсату
• Взрывозащищённый двигатель с интегрированной самоблокирующейся защитой от перегрузки и защитой от перегрева для прямого подключения 230 В / 50 Гц однофазного питания; дополнительные устройства защиты от перегрузки не требуются
• Клапаны предохранения от избыточного давления внутри и на выходе
• Технология безопасной диафрагмы с опцией продувки инертным газом и обнаружения разрыва диафрагмы
• Сепаратор на всасывании AK и выходной эмиссионный конденсатор EK для защиты насоса и рекуперации растворителя

Описание продукта
ATEX химические вакуумные системы — это готовые к эксплуатации блоки, сконфигурированные для приложений с большим количеством конденсирующихся паров. Типичные применения: ротационные испарители и сушильные шкафы в потенциально взрывоопасной атмосфере. Входной сепаратор (AK) задерживает частицы и капли жидкости. Выходной эмиссионный конденсатор (EK) компактен и эффективен, обеспечивает почти 100%-ную рекуперацию растворителя. В комплект поставки входит отдельный газовый балласт для использования с инертным газом.

Технические данные (ключевые значения)
Макс. производительность при 50 Hz: 1.9 m3/h
Предел вакуума: 12 mbar / 9 torr
Предел вакуума с газовым балластом: 18 mbar / 13.5 torr
Число головок: 2
Число ступеней: 2
Рабочая температура окружающей среды: 10 °C — 40 °C
Температура хранения: -10 °C — 60 °C
Макс. давление на выпуске (абс.): 1.1 bar
Подключение всасывания: маленький фланец KF DN 16
Подключение нагнетания: штуцер для шланга DN 8-10 mm
Подключение охлаждения: 2 x штуцер DN 6-8 mm
Номинальная мощность двигателя: 0.15 kW
Номинальная скорость (50/60 Hz): 1500 min-1
Класс защиты IEC 60529: IP 52
Габариты (Д x Ш x В): 357 x 308 x 470 mm
Вес: 27.5 kg
Шум (уровень звукового давления) при 50 Hz: 50 dBA
Соответствие ATEX: камера откачки (перекачиваемые газы): II 2G Ex h IIC T3 Gb X; среда с продувкой инертным газом: II 2G Ex h IIB T4 Gb X; среда без продувки: II 3G Ex h IIB T4 Gc X; двигатель: II 2G Ex db IIB T4 Gb
Комплект поставки: насосная установка полностью собрана с входным сепаратором (AK) и эмиссионным конденсатором (EK), руководство по эксплуатации, кабель 10 м без вилки. Уплотнения/защиту от ударов для стеклянных элементов должен обеспечить заказчик.

Характеристики / технические спецификации

• Модель: MZ 2C EX +AK+EK (двухступенчатая химическая вакуумная система)
• Артикул: 20696921
• Предел вакуума: 12 mbar (18 mbar с газовым балластом)
• Макс. производительность (50 Hz): 1.9 m3/h
• Головки / ступени: 2 / 2
• Номинальная мощность: 0.15 kW
• Номинальная скорость: 1500 min-1 (50 Hz)
• Подключение всасывания: KF DN 16
• Подключение нагнетания: штуцер DN 8-10 mm
• Охлаждение: 2 x штуцер DN 6-8 mm
• Класс защиты: IP 52
• Габариты: 357 x 308 x 470 mm
• Вес: 27.5 kg
