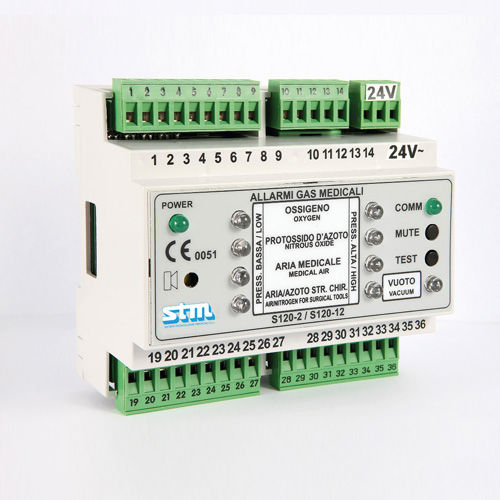

Система сигнализации для медицинских газов S120 series

Модуль SINTESY.EAGLE.SI20 - это медицинское устройство, используемое для управления аварийными сигналами в системах распределения медицинских газов. Он соответствует Директиве 93/42/EC и 2007/47/EC, отнесен к классу lib в соответствии с требованиями Приложения IX, правило 9, а также отвечает требованиям стандарта EN7396-1. Девять входов, обычно подключенных к реле давления, оптоизолированы, чтобы гарантировать высокую помехоустойчивость. Модуль S120-3, используемый для контроля состояния клапанов (открытие/закрытие), принимает как индуктивные датчики типа NAMUR, так и стандартные чистые контакты. Девять выходов используются для дистанционной сигнализации и копируют сигналы на каждом отдельном входе. Каждый выход может передавать до 40 мА, что в общей сложности составляет 350 мА на всех выходах. Дополнительный выход кумулятивной сигнализации имеет 0 В, если все входы находятся в обычном состоянии; он имеет +24 В=, если хотя бы один вход находится в состоянии тревоги (разомкнутый контакт). Кумулятивная сигнализация также доступна с реле NC / NO. На передней панели имеются звуковые и визуальные сигналы, соответствующие стандарту EN60601-1-8. Желтый индикатор указывает на тревогу среднего приоритета, красный индикатор указывает на тревогу высокого приоритета и акустический излучатель, который может быть заглушен оператором на программируемое время (максимум 15 минут). S120 может работать как автономное устройство или как часть сети других модулей, соединенных шиной RS485. Через этот коммуникационный порт S120 можно управлять с помощью системы диспетчерского контроля SINTESY.eagle®, которая на синоптической диаграмме отображает состояние всех датчиков установки. S120 также может быть подключен к супервизору SINTESY S200.smart, который имеет цветной ЖК-дисплей с сенсорным экраном
