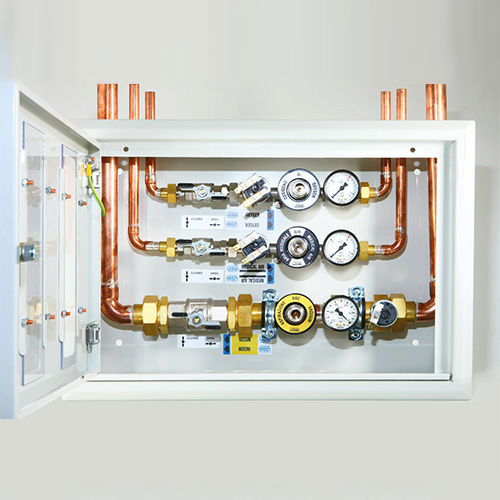

Устройство управления давления QAGV

для станций подачи медицинских газовдля производственной системы вакуумирования

Зональные отсечные щиты QAG - QAGV разработаны и реализованы в соответствии с директивой 93/42/EEC и соответствующей нормой ISO 7396 -1. Их функция заключается в том, чтобы, благодаря встроенным шаровым кранам, исключить или пропустить медицинские газы в зоне обслуживания или зоне и отделить эту зону от остальной сети. Ниже каждого клапана для сжатого газа устанавливается одно реле давления и аварийный терминальный блок со специальным газовым кодом. Для вакуумной сети устанавливается вакуумное реле и один аварийный терминал. Для каждого компонента, подлежащего обслуживанию / замене, предусмотрено устройство защиты от возврата, чтобы обеспечить быстрое вмешательство при безостановочном обслуживании. Различные типы щитов определяются номером газа, наличием вакуумного блока, наличием манометра и типом крепления щита - фланцевое или поверхностное (QAG без вакуума, QAGV с вакуумом). ЗОНАЛЬНЫЕ ЗАПОРНЫЕ КЛАПАНЫ QAG - QAGV Белая лакированная стальная коробка для поверхностного/ скрытого монтажа с : - 1 - 6 МЕДИЦИНСКИМИ ГАЗОВЫМИ ГРУППАМИ, состоящими из : 1 x 1/2 " газовые шаровые краны диам. 14-1 1 x блок с манометрическим диапазоном 0 -10 бар 1 x блок аварийного питания в соответствии с AFNOR ** 1 x резервирование для предварительно откалиброванного устройства контроля давления для H.P. и L.P., работающих при 4 бар, ± 20%* - 1 ВАКУУМНАЯ ГРУППА состоит из : 1 x 3/4 " вакуумный шаровой кран диам.22-1 1 x блок со шкалой вакуумметра, предварительно настроенный на низкий уровень вакуума (ниже - 440 мбар). 1 x резервный вакуумметр с диапазоном 0 / - 1 бар * Преобразователь давления по запросу ** Опция UNI 9507 или NIST
