Зональные отсечные щиты QAG - QAGV разработаны и реализованы в соответствии с директивой 93/42/EEC и соответствующей нормой ISO 7396 -1.
Их функция заключается в том, чтобы, благодаря встроенным шаровым кранам, исключить или ограничить прохождение медицинских газов в зоне обслуживания или зоне и отделить эту зону от остальной сети. Ниже каждого клапана для сжатого газа устанавливается одно реле давления и аварийный терминальный блок со специальным газовым кодом.
Для вакуумной сети устанавливается вакуумный выключатель и один аварийный терминал.
Для каждого компонента, подлежащего техническому обслуживанию/замене, предусмотрено противовозвратное устройство, чтобы обеспечить быстрое вмешательство при безостановочном обслуживании.
Различные типы щитов определяются номером газа, наличием вакуумного блока, наличием манометра и типом крепления щита - фланцевое или поверхностное (QAG без вакуума, QAGV с вакуумом)
ЗОНАЛЬНЫЕ ЗАПОРНЫЕ КЛАПАНЫ QAG - QAGV

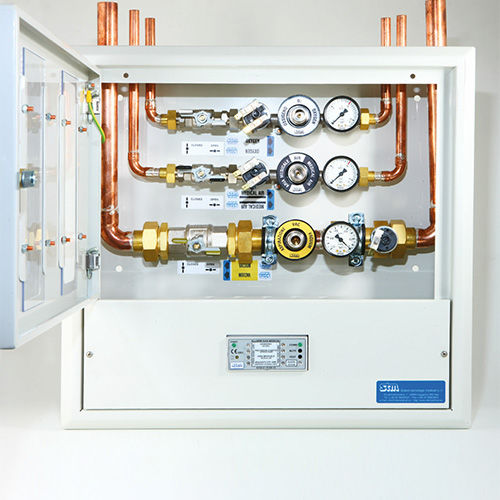

Белая лакированная стальная монтажная коробка для поверхностного или скрытого монтажа с :
- 1 - 6 МЕДИЦИНСКИМИ ГАЗОВЫМИ ГРУППАМИ, состоящими из :
1 x 1/2 " газовые шаровые краны диам. 14-1
1 x блок с манометрическим диапазоном 0 - 10 бар
1 x блок аварийного питания в соответствии с AFNOR **
1 x резервирование для предварительно откалиброванного устройства контроля давления
для H.P. и L.P., работающих при 4 бар, ± 20%*
- 1 ВАКУУМНАЯ ГРУППА состоит из :
1 x 3/4 " вакуумный шаровой кран диам.22-1
1 x блок со шкалой вакуумметра, предварительно настроенный на низкий уровень вакуума
(ниже - 440 мбар).
1 резервный вакуумметр с диапазоном 0 / - 1 бар
1 резервирование для сигнализации, контролирующей давление во вторичной сети для медицинских газов и вакуума
---
