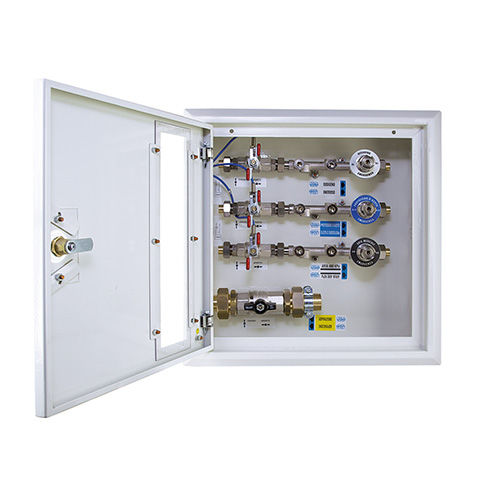

Устройство управления давления QCG series

для станций подачи медицинских газовдля оборудования неотложной помощи

Панели аварийного отключения QCG - QCGV разработаны и реализованы в соответствии с MDD 93/42/EEC (2007/47/EEC), соответствующей нормой UNI EN 7396 -1 и итальянским министерским указом от 18/09/02 о предотвращении пожара в частных и государственных медицинских учреждениях. Их функция заключается в том, чтобы с помощью встроенных клапанов исключить или обеспечить прохождение медицинских газов в определенном отсеке и подачу последних, что возможно благодаря аварийному пункту (AFNOR, UNI 9507, NIST EN 5359*), расположенному ниже клапанов. Доступны различные решения панелей QCG в зависимости от количества запорных газовых групп, наличия вакуумного запорного клапана, наличия реле давления, вариантов встраиваемой или внешней монтажной коробки. Все модели, включающие также вакуумные запорные группы, обозначаются кодом QGCV. В соответствии с кодами панелей, вакуумная запорная группа реализуется с клапанами ¾ (V22) или 1" (V28) или 1" ¼" (V35) В моделях QCG - QCGV отсечные аварийные панели состоят из : A) Коробка для поверхностного монтажа из белой лакированной стали, имеющая : от 1 до 5 медицинских газовых запорных групп, каждая из которых состоит из : -1 ½" шарового крана в комплекте с датчиком Namur (с выходным сигналом открыто или закрыто) -1 съемный разъем, подходящий для установки манометра * имеющий: 1 точку подачи аварийного газа с головкой, соответствующей стандартам AFNOR, UNI или NIST EN 5359* -1 вакуумную запорную группу, состоящую из одного шарового крана и блока для вакуумного выключателя* или манометра* B) Стальная запираемая дверь с оргстеклом для управления клапанами, установленная на проницаемой панели для аварийного доступа
