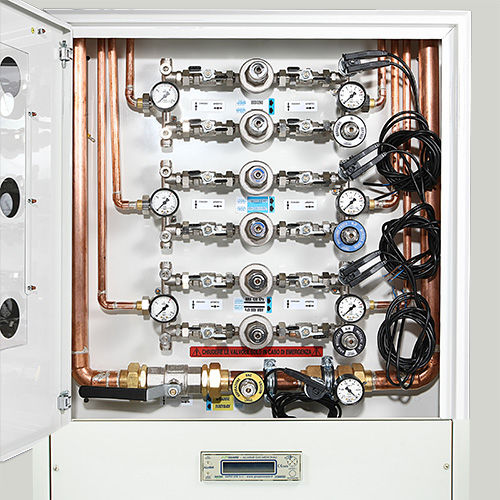

Устройство управления давления WR series

для станций подачи медицинских газов

Редуктор давления модели WR и несколько щитов управления давлением газа, разработаны и реализованы в соответствии с MDD 93/42/EEC и соответствующими нормами ISO 7396-1 и ISO 10524-1. Каждый технический или медицинский газ обрабатывается одним двойным редуктором давления 2-й ступени, соединенным перепускной системой. Ниже редуктора устанавливается съемная зональная группа с одним манометром, одним реле давления (или преобразователем по запросу) и одним специальным кодированным выходом для аварийного газа (NIST, UNI 9507, AFNOR). Вакуумная сеть перехватывается и управляется через шаровой клапан в комплекте с одним вакуумметром и одним вакуумным выключателем. В соответствии с кодами щитов, вакуумная запорная группа реализуется с помощью клапана 3/4" (диам. мм 22) или 1" (диам. мм 28) или 1" ¼" (диам. мм 35). Щиты WR выпускаются в различных конфигурациях в зависимости от количества редукторов давления, наличия вакуумного клапана и типа крепления щитов (фланцевый или поверхностный монтаж). Стандартная конфигурация панельных щитов с несколькими WR рассчитана на предварительно определенные газы. Однако можно использовать различные конфигурации, указывая медицинские газы для обработки. Каждая линия панели WR оснащена коперной трубой (вход и выход) для подключения к установке.
