Зональные отсечные щиты QAG - QAGV разработаны и реализованы в соответствии с директивой 93/42/EEC и соответствующей нормой ISO 7396 -1.
Их функция заключается в том, чтобы, благодаря встроенным шаровым кранам, исключить или пропустить медицинские газы в зоне обслуживания или зоне и отделить эту зону от остальной сети. Ниже каждого клапана для сжатого газа устанавливается одно реле давления и аварийный терминальный блок со специальным газовым кодом. Для вакуумной сети устанавливается только вакуумное реле.
Для каждого компонента, подлежащего обслуживанию / замене, предусмотрено устройство защиты от обратного хода, чтобы обеспечить быстрое вмешательство при безостановочном обслуживании. Различные типы щитов определяются номером газа, наличием вакуумного блока, наличием манометра и типом крепления щита - фланцевое или поверхностное (QAG без вакуума, QAGV с вакуумом). Каждая зональная запорная панель QAG - QAGV оснащена коперной трубой (вход и выход) для подключения к установке

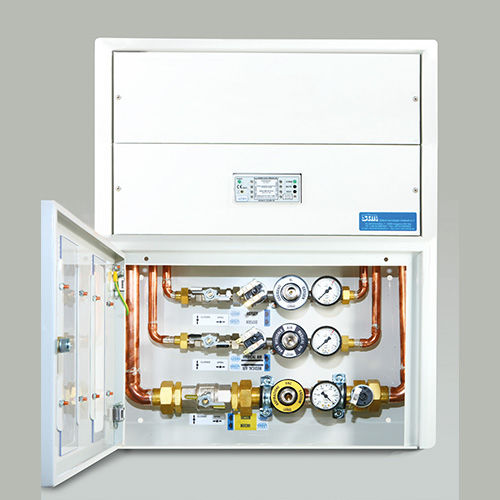

ЗОНАЛЬНЫЕ ЗАПОРНЫЕ КЛАПАНЫ QAG - QAGV
Белая лакированная стальная коробка для поверхностного/ скрытого монтажа с :
- 1 - 6 МЕДИЦИНСКИМИ ГАЗОВЫМИ ГРУППАМИ, состоящими из :
1 x 1/2 " газовые шаровые краны диам. 14-1
1 x блок с предварительно откалиброванным устройством контроля давления для H.P. e
L.P., работающего при 4 бар, ± 20% *
1 x блок аварийного питания в соответствии с AFNOR **
1 x резервирование для диапазона манометров 0 -10 бар
- 1 ВАКУУМНАЯ ГРУППА состоит из :
1 x вакуумный шаровой кран 3/4 " диам.22-1
1 x блок со шкалой вакуумметра, предварительно настроенный на низкий уровень вакуума
(ниже - 440 мбар).
1 резервный вакуумметр с диапазоном 0 / - 1 бар
1 сигнализация для контроля давления во вторичной сети для медицинских
газы и вакуум
---
