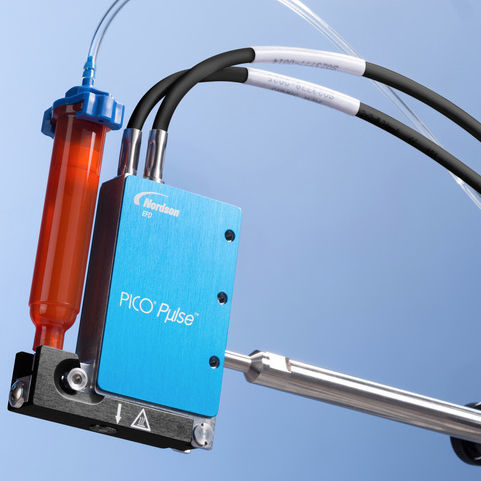

Струйный клапан PICO Pµlse®

для использования в медицине

Обзор
Струйный клапан PICO Pµlse обеспечивает быструю и точную бесконтактную микродозировку на неровных и труднодоступных поверхностях. Он снижает турбулентность для получения стабильного объема осадка, точного позиционирования и надежного управления процессом.

Ключевые преимущества

• Высокоскоростная, высокоточная бесконтактная струйная подача: непрерывная работа до 1000 Гц, импульсы до 1500 Гц (при одобренных условных настройках).
• Объем осаждения до 0,5 нЛ для повторяемых микроосадков.
• Модульные, взаимозаменяемые узлы корпуса жидкости для работы с широким диапазоном вязкостей и производственных задач.
• Быстросъемный фиксатор без инструмента для оперативного снятия смачиваемых частей и сокращения времени обслуживания до секунд.
• Улучшенные тепловые характеристики для стабилизации вязкости и повышения согласованности дозирования.
• Расширенный контроль хода и времени при использовании с контроллером PICO Toµch.
• Доступны сопла диаметром 50–600 µm; разработано для работы на неровных поверхностях без движения по оси Z.

Основные характеристики

• Лидерские в отрасли характеристики пьезоэлектрического струйного дозирования по соотношению скорость/точность.
• Модульная, удобная в обслуживании конструкция и прочная сборка для производственных условий.
• Совместимость с широким спектром монтажных жидкостей (клеи, смолы, покрытия).
• Доступна HD-версия для тяжелых условий эксплуатации.

Номера деталей (фрагмент)
PICO Pµlse Jet Valve
Часть #: 7361283 | Описание: PICO Pµlse Jet Valve HD | Спецификация: Для интенсивных применений с частотой циклов более 250 Гц.

Ресурсы (выборочно)

• Технический лист: PICO Pµlse Data Sheet
• Руководство по выбору дозирующих клапанов
• Декларация соответствия PICO
• White paper: Contact vs. Jet Dispensing
• Руководство по эксплуатации и Quick Start Guide

Примеры применения и медиа

• Видеоматериалы и демонстрации продукта показывают работу клапана, процедуры очистки и типичные примеры применения.

Примечания
Бесконтактная струйная подача устраняет необходимость движения по оси Z, повышая пропускную способность; использование частот импульсов выше непрерывных требует одобренных условных настроек.

Технические характеристики

• Серия: PICO Pµlse®
• Минимальный объем осаждения: ~0,5 нЛ
• Непрерывная частота: до 1000 Гц
• Импульсная частота: до 1500 Гц (условно)
• Диапазон диаметра сопла: 50–600 µm
• Конструкция: модульная, заменяемые смачиваемые части, фиксатор без инструмента
• Совместимость: контроллер PICO Toµch и другие системы Nordson EFD
• Применение: высокоскоростное производство, прецизионные сборочные процессы
