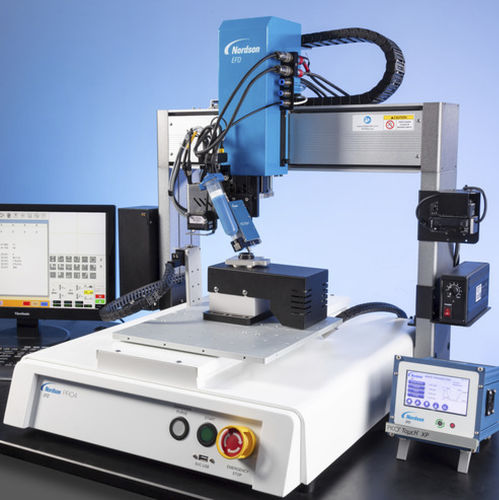

Роботизированная автоматизированная система распределения медикаментов ProPlus 4 Axes

Обзор
Робот для автоматизированного дозирования жидкостей PROPlus Series 4 оси — это решение с визуальным наведением, оснащённое поворотным столом (R-ось на столе), который снижает вибрации и износ головки по сравнению с 4-осными роботами с поворотной головкой. Модульная архитектура поддерживает конфигурации 4 оси и 3 оси и позволяет использовать очень мелкие дозирующие наконечники (до 33 ga) для задач микро-дозирования в электронике и медицинских изделиях.

Ключевые характеристики

• Модульная конфигурация 3 оси или 4 оси с поворотным столом (R-ось)
• Поворотный стол уменьшает вибрации и износ головки
• Двойные линейные направляющие, современные сервомоторы и шарико-винтовой привод для точного управления движением
• Повторяемость по осям X, Y, Z: ±0,003 мм
• Повторяемость R-оси: 0,005° для точной 360° дозировки
• Интегрированная CCD-система зрения для дозирования с визуальным наведением
• Опциональное лазерное определение высоты для профилирования поверхности и компенсации высоты
• Программное обеспечение DispenseMotion™ для упрощённой настройки, программирования и предварительного просмотра траектории на экране
• Система с замкнутой обратной связью для стабильной производительности дозирования
• Возможность установки более высоких и тяжёлых дозирующих устройств на головку робота

Преимущества

• Постоянные, высокоточные результаты дозирования для мелких и сложных деталей
• Повышенная производительность за счёт быстрой, повторяемой кинематики и снижения вариативности циклов
• Меньше обслуживания и увеличенный срок службы робота благодаря снижению вибраций и оптимизированной механике
• Лёгкая интеграция в существующие производственные линии и широкая совместимость с клапанами, шприцами и наконечниками

Типичные области применения

• Точная электронная сборка (паяльная паста, клеи, конформные покрытия, underfill)
• Производство медицинских устройств (микродозирование, склеивание, заливка)
• Производство аккумуляторных элементов и дозирование клеев/смазок для автомобильных компонентов
• Любые процессы, требующие высоко повторяемого 360° дозирования или очень тонких сопел

Включённые / опциональные возможности

• Интегрированная CCD-система зрения (стандарт)
• Программное обеспечение DispenseMotion™ (стандарт)
• Лазерное определение высоты (опция)
• Поддержка широкого спектра дозирующих наконечников, игл, бочек шприцев, картриджей и клапанных систем

Технические характеристики

• Конфигурация: модульный робот 3 оси или 4 оси (поворотный стол R-ось для 4 осей)
• Повторяемость X, Y, Z: ±0,003 мм
• Повторяемость R (вращение/стол): 0,005°
• Привод движения: двойные линейные направляющие, современные сервомоторы, шарико-винтовой привод
• Визуализация: интегрированная CCD-система для дозирования с визуальным наведением
• Определение высоты: опционный лазерный датчик высоты
• Программное обеспечение: DispenseMotion™ для настройки, предварительного просмотра траектории и программирования
• Возможности наконечников: поддержка очень мелких дозирующих наконечников (например, до 33 ga)
• Обратная связь: замкнутая система управления положением и движением
• Преимущество конструкции: поворотный стол снижает износ при вращении головы и вибрации, что позволяет устанавливать более высокие/тяжёлые дозирующие устройства
