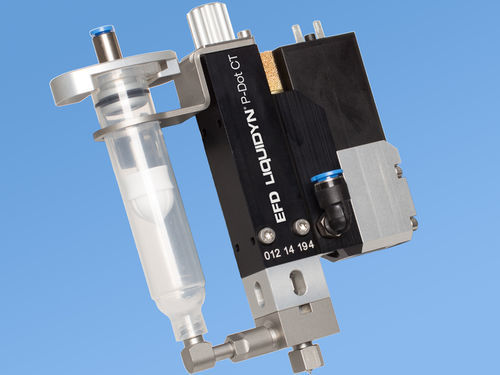

Микроклапан для микродозирования Liquidyn® P-Dot

струйныйэлектропневматическийпневматический

Обзор
Пневматически управляемый струйный клапан Liquidyn® P‑Dot разработан для средне‑ и высоковязких либо густых жидкостей и обеспечивает точную, повторяемую подачу в виде точек, бобышек и линий. Чрезвычайно короткие интервалы срабатывания (< 1 ms) позволяют выполнять малые по объёму нанесения (3 нЛ–200 нЛ) при частотах до 150 Гц. Увлажняемые детали (сопла, толкатели, фитинги) отделены от привода и легко заменяются для быстрой сервисной обработки.

Ключевые характеристики

• Диапазон объёма нанесения: приблизительно 3 нЛ–200 нЛ.
• Частоты нанесения до 150 Гц; интервалы срабатывания < 1 ms.
• Подходит для средне‑ и высоковязких/густых жидкостей (эпоксиды, смазки, масла, анаэробные материалы и др.).
• Пневматическое управление с электро‑пневматическим управлением импульсом низкого напряжения (24 VDC).
• Нормально закрыт (NC) в режиме простоя для предотвращения нежелательной подачи.
• Легкозаменяемые увлажняемые компоненты для быстрой техобслуживания и настройки.
• Варианты управления: контроллер Liquidyn V200 или ПЛК заказчика.
• Разработан для промышленного производства с низкой совокупной стоимостью владения.

Опции системы и аксессуары

• Комплектная система: контроллер Liquidyn V200 и резервуар для жидкости (или управление через ПЛК).
• Похожий продукт: Liquidyn P‑Jet (для более низкой вязкости и более высоких частот).
• Аксессуары: лазерный световой барьер, станция струйной очистки, бустер давления жидкости, резервуары с цифровым индикатором.

Ресурсы и документы

• Доступны технический паспорт и руководство по эксплуатации.
• Инструкционные видео: обслуживание (замена толкателя, очистка, сборка) и демонстрации нанесения.

Номера деталей
Часть # | Описание | Спецификация
7825002 | Liquidyn P‑Dot CT привод | Подходит для средне‑ и высоковязких жидкостей; тактовые частоты до 150 Гц.

Технические характеристики

• Интервал срабатывания: < 1 ms.
• Объём нанесения: примерно 3 нЛ–200 нЛ.
• Макс. частота нанесения: до 150 Гц (зависит от применения).
• Привод: электро‑пневматический, импульс 24 VDC.
• Состояние клапана: NC (обычно закрыт) в простое.
• Совместимость с жидкостями: средне‑ и высоковязкие.
• Обслуживание: разделение увлажняемых частей и привода, заменяемые сопла/толкатели/фитинги.
• Управление: Liquidyn V200 или ПЛК заказчика.
• Типичные применения: точечное, линейное и шовное нанесение в автомобилестроении, микро‑дозировании и промышленной сборке.
