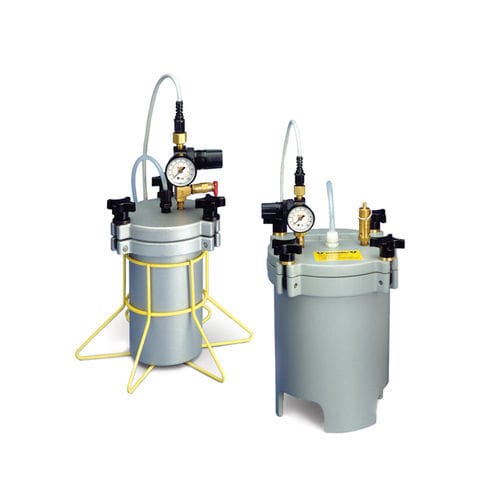

Микрожидкостный резервуар 615 Series

Обзор
Резервуары для жидкости с аналоговым манометром Nordson EFD поддерживают стабильное давление жидкости для обеспечения точной и повторяемой подачи. Они снижают риск загрязнения и испарения и содержат пары, повышая стабильность технологического процесса.

Доступные опции

• Выбор регуляторов: 0–15 psi (0–1 бар) для низкой вязкости и 0–100 psi (0–7 бар) для высокой вязкости.
• Рекомендуется использовать фильтр/регулятор 5 микрон при питании от заводского воздуха для предотвращения попадания загрязнений.
• Каждый резервуар комплектуется воздушным регулятором с манометром, воздушным шлангом с запорным клапаном, вкладышем (liner) и трубкой подачи жидкости.

Серии и характеристики

• Серия 615: 1,0 л (0,3 гал.) — принимает бутылки 1 lb/1 L; рекомендуется для наливаемых (низковязких) жидкостей.
• Серия 626: 5,0 л (1 гал.) — допускает заливку в вкладыш или размещение контейнера с жидкостью в резервуаре для прямой подачи.

Номера деталей
Парт # | Описание | Спецификация
7010004 | 615DTH | 1,0 л резервуар с регулятором 100 psi (7,0 bar).
7020121 | 615DTL | 1,0 л резервуар с регулятором 15 psi (1,0 bar).
7020186 | 626DTH | 5,0 л резервуар с регулятором 100 psi (7,0 bar).
7020189 | 626DTL | 5,0 л резервуар с регулятором 15 psi (1,0 bar).
7362776 | 5L резервуар | 5,0 л резервуар с регулятором 7,0 bar (100 psi) и емкостным датчиком уровня.

Примечания

• Поскольку резервуары заполняются заводским воздухом, используйте рекомендованный фильтр/регулятор 5 микрон, чтобы избежать загрязнения воздушной магистрали.
• Подбирайте размер регулятора в зависимости от вязкости жидкости и требований к подаче.

Технические характеристики

• Диапазоны регуляторов: 0–15 psi (0–1 бар) и 0–100 psi (0–7 бар).
• Емкости: 1,0 л (серия 615) и 5,0 л (серия 626).
• В комплекте: регулятор воздуха и манометр, воздушный шланг с запорным клапаном, вкладыш, трубка подачи жидкости.
• Рекомендуемая фильтрация воздуха: фильтр/регулятор 5 микрон.
• 615 серия для наливаемых/низковязких жидкостей; 626 серия для использования с вкладышем или прямой подачи из контейнера.
• Опция: 5-литровая версия с емкостным датчиком уровня (парт № 7362776).
