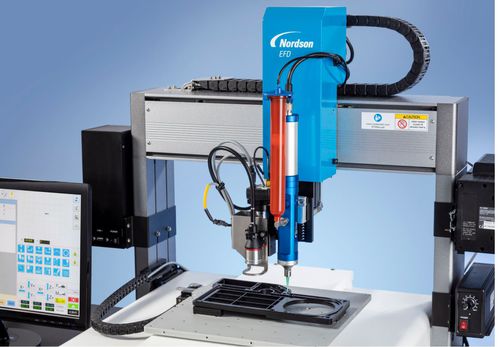

Роботизированная автоматизированная система распределения медикаментов PRO Series

бесконтактная

Обзор
Видоориентированная серия PROX / PROPlus / PRO — это самое продвинутое автоматизированное решение для дозирования жидкостей от Nordson EFD, разработанное для точности, упрощённой эксплуатации и высокой повторяемости. Система объединяет визуальную систему, несколько типов обратной связи и специализированное программное обеспечение DispenseMotion™, обеспечивая точное размещение жидкости на грубых или неровных поверхностях и поддержку сложных операций дозирования.

Ключевые характеристики

• Система с визуальным наведением и интегрированной CCD‑камера smart vision для распознавания маркеров и предварительного просмотра траекторий дозирования на экране
• Различные типы обратной связи: контактная, оптическая и бесконтактное лазерное определение высоты для поддержания точной высоты наконечника и предотвращения столкновений
• Специализированное ПО DispenseMotion™ с упрощённым импортом/конвертацией файлов, облегчённой настройкой и программированием
• Постоянная система замкнутой обратной связи и кодирования в замкнутом контуре для управления процессом
• Оптимизация под системы струйных клапанов PICO® и Liquidyn® и диспенсеры на базе шприцев/клапанов
• Предпросмотр и подтверждение траекторий дозирования на экране, упрощённый рабочий процесс для операторов

Преимущества

• Лучшая в классе повторяемость и скорость (PROPlus: ±0,003 мм; PRO: ±0,004 мм; PROX: ±0,003 мм)
• Улучшение качества продукции, стабильности и выхода за счёт точного размещения и верификации отложений
• Увеличение пропускной способности, повышение выпуска изделий и снижение производственных/материальных/эксплуатационных затрат
• Простая интеграция в существующие производственные процессы и более быстрая адаптация операторов

Технологии и возможности

• ПО DispenseMotion™ для продвинутого управления движением и дозированием, предварительного просмотра траекторий и интуитивного программирования
• Интегрированная визуальная система с распознаванием маркеров и множественными захватами изображений для высокоразрешающей коррекции смещений
• Интеграция автоматизированной оптической инспекции OptiSure™ (AOI) для измерения ширины отложений, диаметра и точности размещения
• Варианты лазерного определения высоты (Laser B и Laser C/confocal) для обнаружения изменений поверхности и автоматической регулировки высоты наконечника; Laser C (confocal) поддерживает обнаружение на отражающих или полупрозрачных поверхностях и малых уступах до < 700 µm
• Поддержка струйных клапанов (PICO®, Liquidyn®), шприцевых ёмкостей, картриджей и объёмных систем дозирования

Отличия PROX / PROPlus / PRO

• PROX: бесконтактный линейный мотор для более быстрого срабатывания, меньшего числа движущихся частей, снижения износа и увеличения срока службы; подходит для чистых помещений и чувствительных сред
• PROPlus: двойное линейное направляющее, продвинутый серводвигатель и шарико‑винтовой привод обеспечивают наивысшую точность дозирования и лучшую в классе повторяемость (±0,003 мм)
• PRO: высокопроизводительная конфигурация, обеспечивающая промышленные показатели повторяемости (±0,004 мм) и упрощённую эксплуатацию

Применения
Серия подходит для прецизионного дозирования в электронике, производстве медицинских изделий/наук о жизни, в чистых помещениях и в других отраслях, требующих микронного уровня размещения жидкостей и высокого контроля процесса.

Технические характеристики

• Тип системы: 3‑осевой автоматизированный робот для дозирования жидкостей (PROX / PROPlus / PRO Series)
• Повторяемость: PROPlus ±0,003 мм; PRO ±0,004 мм; PROX ±0,003 мм
• Визуальная система: интегрированная CCD‑smart‑камера; распознавание маркеров и мульти‑захват изображений для коррекции смещений
• ПО: DispenseMotion™ для управления движением, предварительного просмотра траекторий, импорта/конвертации файлов и программирования
• Обратная связь/датчики: контактная, оптическая и бесконтактная лазерная детекция высоты; постоянная замкнутая обратная связь и кодирование в замкнутом контуре
• Лазерные опции: Laser B и Laser C (confocal) — Laser C подходит для отражающих/полупрозрачных поверхностей и особенностей < 700 µm
• Совместимость: PICO® и Liquidyn® струйные клапанные системы; шприцевые ёмкости, картриджи, объёмные системы
• Механика PROPlus: двойное линейное направляющее, серводвигатель, шарико‑винтовой привод
• Привод PROX: бесконтактный линейный мотор (меньше движущихся частей, более быстрая работа)
• Интеграция инспекции: OptiSure™ AOI измеряет ширину отложений, диаметр и точность размещения
