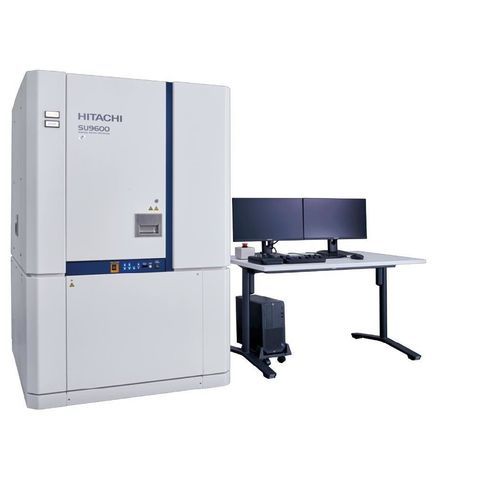

Электронный микроскоп SEM SU9600

ПРЭМFE-SEMэлектронный сканирующий

Обзор
SU9600 — модульный растровый электронный микроскоп, оптимизированный для пропускания, предназначенный для продвинутого анализа наноматериалов, двумерных материалов и полупроводников. Он объединяет в одной стабильной платформе ультравысокое разрешение SEM (UHR-SEM) и аналитические возможности STEM, с опциональными модулями 4D-STEM, EELS и nano-EDS для мультимодальных исследований.

Слоган
Уникальный SEM, оптимизированный для пропускания, для продвинутого анализа наноматериалов

Ключевые моменты

• Сочетает аналитические функции STEM и UHR-SEM на одной стабильной платформе
• Ультра-высокое разрешение изображения от 10 V до 30 kV для исследований поверхности и структуры
• Холодный эмиссионный электронный источник (CFE), полное иммерсионное объективное поле и TEM-подобная стадия обеспечивают выдающееся разрешение (0,34 нм гарантировано, ~0,2 нм достижимо)

Возможности и преимущества

• Детекция отражённых и прошедших электронов с энергетической и угловой фильтрацией
• Корреляция информации о поверхности (SE/BSE) с информацией от прошедших электронов (BF/ADF/EELS/4D-STEM)
• Субнм элементный анализ с использованием безоконной EDS с большим телесным углом
• EELS и 4D-STEM позволяют исследовать электронную структуру, связи и деформации; CFE улучшает энергетическое разрешение EELS
• Опциональная быстрая камера 4D-STEM с детектором прямых электронов и проекторной линзой для DPC, птичографии, картирования деформаций и фаз
• Гибкие варианты удержания образца: крио-держатели, MEMS-держатели, держатели для замедления и TEM-двойной наклон (опции)

Применения

• Наноматериалы: наномасштабное элементное картирование, изображение решётки и зерен, распределение элементов в нанопроволоках
• Тонкие плёнки: морфология поверхности, структура зерен и анализ ориентации в поперечном сечении
• Элементный анализ: высокоразрешающая картография EDS и низковольтный EELS для определения степени окисления и электронной структуры
• Полупроводники: высокоразрешающее изображение и исследования прошедших электронов для анализа устройств и анализа отказов

Примечания

• Функции, отмеченные *, являются опциональными (4D-STEM, EELS, nano-EDS, держатели).
• Некоторые расширенные режимы (например, держатель для замедления / верхний детектор) доступны опционально и могут влиять на характеристики при посадочном напряжении.

Технические характеристики

• Разрешение SE-изображения: 0,4 нм @ 30 kV; 1,0 нм @ 1 kV; 0,6 нм при посадочном напряжении 1 kV (*1)
• Разрешение STEM-изображения: 0,34 нм @ 30 kV (решётчатое изображение) (*2)
• Ускоряющее напряжение: 0,5 до 30 kV
• Посадочное напряжение (*1): 0,01 до 20 kV
• Электрическое смещение изображения: до ±5 µm (высота образца = 0,0 mm)
• Ход стола: X: ±4,0 mm; Y: ±2,0 mm; Z: ±0,3 mm; T (наклон): ±40°
• Размер образца - плоская платформа (макс.): 5,0 mm × 9,5 mm × 3,5 mm (H)
• Размер образца - платформа для поперечного сечения (макс.): 2,0 mm × 6,5 mm × 5,0 mm (H)
• Источник электронов: холодное полеислучение (высокая яркость, низкая хроматическая аберрация) с опцией NEG для улучшения характеристик EELS
• Детекторы и анализ: детекция отражённых и прошедших электронов, фильтрация энергии/угла, безоконная EDS с большим телесным углом, EELS, 4D-STEM (опция), камера 4D-STEM с детектором прямых электронов (опция)
• Сноски: *1 С применением опционального держателя замедления и верхнего детектора. *2 Опция.
