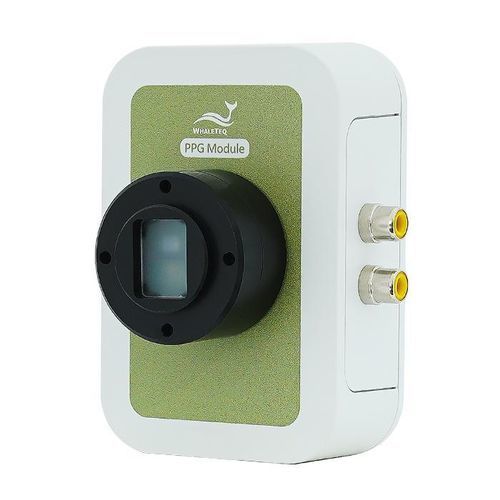

Тестер для освещения PPG-1R-525

освещенияинтенсивности освещенияинтенсивности освещения

Обзор PPG-1R-525 используется в сочетании с главной консолью AECG100 или мультифункциональным симулятором жизненно важных показателей SECG 5.0 AIO в качестве тестера производительности системы измерения сердечного ритма по методу отражения, предназначенного для научно-исследовательских и опытно-конструкторских работ на производственных предприятиях. Этот одноканальный оптический модуль выдает аналоговые сигналы зеленого света для тестирования функции измерения сердечного ритма. Он позволяет пользователям регулировать скорость изменения зеленого света в соответствии с дыхательными сигналами в PPG и настраивать дополнительный шум. Модуль подходит для разработки и проверки работоспособности продуктов на основе отраженного PPG, таких как носимые устройства мониторинга сердечного ритма. Основные возможности

• Гибкие настройки формы сигнала PPG для детальной регулировки характерных точек.
• Выход с синхронизацией по ЭКГ для одновременной передачи сигналов ЭКГ и PPG, а также настройки параметров времени прохождения пульсовой волны (PWTT) с целью проверки точности алгоритма измерения артериального давления.
• Воспроизведение необработанных данных для репродукции клинически зарегистрированных или настраиваемых форм сигналов с целью повторной проверки.
• Функция моделирования дыхания для наложения дыхательных изменений на тесты форм сигналов PPG.
• Предоставляется комплект для разработки программного обеспечения (SDK), позволяющий проводить автоматизированное тестирование и разрабатывать собственное тестовое программное обеспечение.

Возможности

• Вывод базовых сигналов: включает сигнал ЭКГ, синусоидальный, треугольный, прямоугольный, экспоненциальный сигналы, прямоугольный и треугольный импульсы, настраиваемые параметры и тестирование сигнала постоянного смещения.
• Генерация сигналов PPG: имитирует синусоидальные, треугольные и аналоговые сигналы PPG; обеспечивает имитацию сигналов зеленого, красного и инфракрасного света для отражательного измерения частоты сердечных сокращений и SpO₂ по PPG.
• Настраиваемое время прохождения импульсной волны (PWTT): одновременный вывод сигналов ЭКГ и PPG, регулировка временной разницы (PTTp, PTTf) между сигналами для проверки точности алгоритма расчета артериального давления.
• Сохранение параметров тестирования: позволяет сохранять параметры различных элементов тестирования для комплексного тестирования, что снижает вероятность человеческих ошибок.
• Воспроизведение исходных данных: воспроизводит формы сигналов исходных данных и воссоздает клинически зарегистрированные или настраиваемые формы сигналов с высокой повторяемостью и воспроизводимостью.
• Простое автоматизированное тестирование: поддержка автоматизированного тестирования с использованием программного обеспечения для управления процессом тестирования и ручного редактирования автоматических последовательностей.

Основные особенности

• Моделирование, более близкое к реальному времени и реальным ситуациям, за счет имитации изменений дыхания и наложения на сигналы PPG.
• Воспроизведение необработанных данных с высокой повторяемостью и воспроизводимостью для моделирования аритмий и других патологических сигналов.
• SDK для гибкой разработки программ автоматизированного тестирования, позволяющий сократить количество повторяющихся операций и снизить вероятность человеческих ошибок.

Документация и инструменты Для продукта и сопряженных основных консолей доступны технические характеристики и руководства пользователя. Предоставляется SDK для разработки автоматизированных тестов. Характеристики / технические спецификации

• Частота сердечных сокращений: диапазон настройки 10 ~ 300 ударов в минуту; минимальный шаг 1 удар в минуту; точность ±1 удар в минуту.
• Выход эталонного уровня постоянного тока светодиода: диапазон настройки 100–3000 мВ; минимальный шаг 1 мВ.
• Выход эталонного уровня переменного тока светодиода: диапазон настройки 0,75–30 мВ; минимальный шаг 0,01 мВ.
• Люкс (измерение на расстоянии 5 мм от рассеивающей пленки): диапазон настройки 50–925 люкс (полный диапазон); разрешение (1/3000) полного диапазона; точность ±6 %.
• Длина волны света светодиода: 525 нм; точность ±10 нм.
• Частота сканирования светодиода: 50 ~ 40 кГц (нормальный режим / автономный режим); 10 кГц (режим необработанных данных); точность ±5 мкс.
• Частота дискретизации фотодиода: 250 кГц (один канал); точность ±5 мкс.
• Время отклика фотодиода: нарастание — типично 1 мкс (зависит от интенсивности светодиода тестируемого устройства); при спаде — типично 1 мкс (зависит от интенсивности светодиода тестируемого устройства).
• Разница во времени в режиме PWTT (PTTp, PTTf): диапазон настройки 0 ~ 5999 мс (при частоте сердечных сокращений 10 ударов в минуту; диапазон уменьшается с увеличением частоты сердечных сокращений); минимальный шаг 1 мс; точность ±1 мс.
