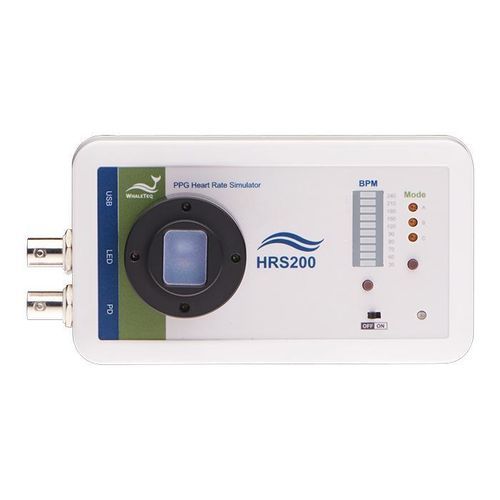

Тестер освещения HRS200

интенсивности освещенияинтенсивности освещениясигнала

Обзор / Происхождение
Носимые устройства, использующие PPG (фотоплетизмография) для неинвазивного измерения частоты сердечных сокращений, имеют ключевое значение в медицинском мониторинге. Ранние методы верификации проверяли лишь работу светодиода/детектора и не могли воспроизвести реалистичные PPG‑сигналы для валидации алгоритмов. HRS200 генерирует PPG‑сигналы зелёного света с настраиваемыми параметрами (BPM, DC для отражения разных оттенков кожи, AC для вариации объёма артериальной крови и PI), что позволяет инженерам проводить повторяемые тесты производительности и точности функций измерения ЧСС в носимых устройствах. Прибор также накладывает электрические помехи (50 Hz / 60 Hz и белый шум) и поддерживает воспроизведение сырых или клинически записанных PPG‑форм для воспроизведения клинических или пользовательских сигналов при проверке обработки и интерпретации сигналов.

Функции

• Настраиваемые BPM, DC, AC и PI для точной имитации реальных PPG‑условий для носимых устройств.
• Генерация электрического шума: 50 Hz, 60 Hz и белый шум с регулируемой амплитудой для оценки помехозащищённости и фильтрации.
• Детекция яркости и частоты LED: установка диапазона яркости и максимального числа импульсов для проверки поведения LED‑импульсов и отклика тестируемого устройства.
• Воспроизведение сырых данных: поддержка воспроизведения PPG‑форм и клинически записанных/пользовательских сигналов для валидации алгоритмов.
• Командный режим: автоматическая генерация тестовых скриптов; редактирование последовательностей и сохранение командных файлов для повторяемости тестов.
• Встроено 40 клинически записанных PPG‑форм, включая аритмии такие как ФП, APC, VPC и атриовентрикулярная блокада I степени для реалистичной валидации.

Основные преимущества

• Ориентированный на производительность PPG‑симулятор ЧСС для исследований и верификации функций измерения ЧСС в носимых устройствах.
• Воспроизведение клинических баз данных и пользовательских сигналов для оценки способности тестируемого устройства интерпретировать сигналы и устойчивости алгоритмов.
• Предоставляет SDK для разработки автоматизированных тестовых/управляющих программ, снижающих ручную повторяющуюся настройку.
• Поддерживает режим тонкой настройки (fine‑tune), автономные предустановки и режимы высокоразрешающего измерения через ПО для ПК для универсальных рабочих процессов тестирования.

Заказ / Состав системы (кратко)
Модель: HRS200 — продвинутый PPG‑симулятор ЧСС для медицинских носимых устройств. Поддерживает режимы fine‑tune, воспроизведение сырых данных и тестирование через командную строку. Опциональные аксессуары: USB‑изолятор. Опциональный пакет ПО: воспроизведение клинических PPG с 40 клиническими записями (25 записей с аритмиями). Дополнительные услуги: калибровка и продление гарантии.

Технические характеристики / спецификации

• BPM: Поддерживаемый диапазон 30 ~ 300 BPM (ПО для ПК); 30 ~ 240 BPM (автономный режим). Точность: ±1 BPM.
• DC (HRS‑режим ПО для ПК): 1 ~ 20 уровней. Точность: N/A.
• DC (Fine Tune‑режим ПО для ПК): 100 mV ~ 2500 mV. Точность: ±5 mV.
• PI (HRS‑режим ПО для ПК): 0,1% ~ 20% (AC/DC, зависит от уровня DC). Точность: N/A.
• AC (Fine Tune‑режим ПО для ПК): 0,75 mV ~ 25 mV (измерение по BNC с усилением ×100). Точность: N/A.
• Люмен (на 5 мм от диффузионной плёнки): 50 ~ 800 Lux. Точность: ±3% (±10 Lux при источнике < 400 Lux).
• Длина волны света: 525 nm. Точность: ±10 nm.
• Частота дискретизации PD: <8 ksps (Нормальный режим); 30 ksps (Режим высокой чёткости). Точность: ±5 μS.
• Отношение сигнал/шум: >51 dB (с USB‑изолятором). Точность: N/A.
• Питание - USB: разъём USB Type‑B, DC 5V IN.
• Питание - батареи: 3 × AA батареи.
• Размеры (Д × Ш × В): 6,12 cm × 13,5 cm × 7,6 cm.
• Рабочая температура: 10 °C ~ 40 °C.
• Примечания: В автономном режиме значения ЧСС выбираются из пресетов (30, 60, 70, 80, 90, 120, 150, 180, 210, 240 BPM) плюс 3 пользовательских значения между 30 и 300 BPM. В режиме высокой чёткости выберите «LED Off» для отключения оптической эмиссии и наблюдения аналогового PD через BNC на осциллографе.
