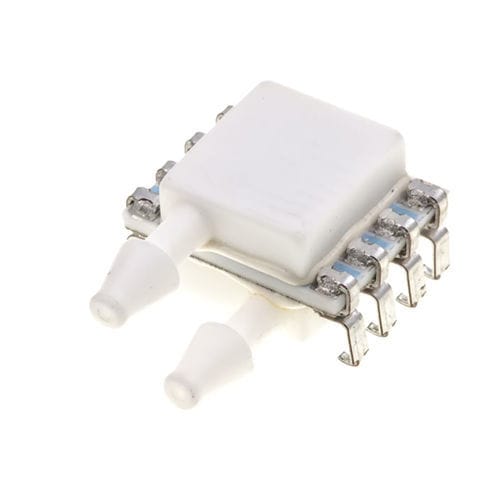

Датчик дыхания давления MEAS MS4525

давления вакуумааналоговый

Краткое описание продукта
MS4525 — компактный керамический аналоговый преобразователь давления для монтажа на плату (PCB). Полностью откалиброван и компенсирован по температуре (полоса общей погрешности <1,0% в компенсируемом диапазоне). Работает от одного источника питания 3,3 V или 5,0 V и требует одного внешнего компонента. Доступен в исполнениях side-port, top-port и для монтажа на коллектор. Измеряет абсолютное, манометрическое, дифференциальное или составное давление от 1 до 150 psi. 1/8 in гайковый (barbed) штуцер подходит для трубок Ø 3/32 in ID.

Семейство продукта / Серия

• Семейство: MEAS
• Серия / Модель: MS4525

Преимущества / Ключевые характеристики

• Преобразователь давления для монтажа на PCB в керамическом корпусе
• Усиленный рaтиометрический аналоговый выход (зависит от варианта)
• Типы давления: дифференциальное, манометрическое, абсолютное, составное, вакуум
• Температурная компенсация в заданном диапазоне
• Питание от одного источника: 3,3 V или 5,0 V
• Доступные диапазоны давления: 1–150 psi
• Аналоговый выход высокого уровня (примерные диапазоны: 10–90% Vdc или 5–95% Vdc)
• 1/8 in barbed штуцеры (для трубок Ø 3/32 in ID)

Характеристики продукта (кратко)

• Тип выводов: J style through-hole
• Корпус датчика: 8-pin DIL или 8-pin SMD
• Тип датчика давления: аналоговый модуль датчика давления
• Варианты типа давления: Абсолютный, Составной, Дифференциальный, Манометрический, Вакуум

Электрические характеристики (фрагмент)

• Ток питания: ~3 mA (тип.)
• Напряжение питания: 3,3 V или 5,0 Vdc

Габариты (выбранные значения)

• Ширина (mm): 9,9 | 17,4 | 20,3
• Ширина (in): 0.389 | 0.39 | 0.685 | 0.69 | 0.799
• Длина (mm): 12,4 | 12,7 | 17,4
• Длина (in): 0.49 | 0.5 | 0.685
• Высота (mm): 4,4 | 7,2 | 8,2 | 9 | 11,7 | 11,95 | 15,3 | 19,5
• Высота (in): 0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

Условия эксплуатации и диапазоны давлений

• Давление (psi) примеры: 1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• Давление (bar) примеры: 0,068 | 0,344 | 0,345 | 1,034 | 2,068 | 3,44 | 6,89
• Рабочая температура: -25 до 105 °C (-13 до 221 °F)

Эксплуатация / Детали применения

• Интерфейсы выхода: усиленные рaтиометрические аналоговые выходы (для большинства вариантов); некоторые варианты имеют I2C — проверяйте datasheet для конкретной версии
• Поддерживаемые единицы давления: psi, bar, mmH2O, inH2O, mmHg (зависит от варианта)
• Примеры выходных диапазонов: 10–90% Vdc или 5–95% Vdc (зависит от варианта)
• Типичная точность: ±0,25% шкалы (зависит от варианта)

Упаковка и опции

• Конфигурации портов: Dual Sideport, Single Sideport, Top Port
• Опции: гелевое покрытие или без покрытия
• Крепление: монтаж на PCB, through-hole J или SMD

Примеры вариантов

• TE Part: 20005831-01 — Модель: 4525-TP5B030APF — Тип: Абсолютный — Proof: 300 psi — Выход: 5–95% Vdc — Питание: 5 V — Гелевое покрытие
• TE Part: 20008347-00 — Модель: 4525-SS5A015VP — Тип: Вакуум (2×FS) — Выход: 10–90% Vdc — Питание: 5 V — Без опции
• Модель: 4525-DS3A001DP — Тип: Дифференциальный — Proof: 1 psi — Выход: 10–90% Vdc — Питание: 3,3 V — Без опции
• Модель: 4525-TP5A005GSF — Тип: Манометрический — Proof: 300 psi — Выход: 10–90% Vdc — Питание: 5 V — Гелевое покрытие

Datasheet / Документы
Datasheet и технические заметки для семейства MS4525 доступны. Ссылайтесь на datasheet MS4525 и заметки MS45xx для полных электрических, механических и заказных данных.

Технические характеристики

• Серия / Модель: MS4525
• Семейство продукта: MEAS
• Тип датчика: керамический PCB-монтируемый преобразователь давления
• Типы давления: Абсолютный, Манометрический, Дифференциальный, Составной, Вакуум
• Диапазоны давления: 1–150 psi (несколько вариантов)
• Опции испытательного давления: 1 psi | 250 | 2×FS | 300 psi | 5×FS (зависит от варианта)
• Выход: усиленный рaтиометрический аналог; примерные диапазоны 10–90% Vdc или 5–95% Vdc; некоторые варианты имеют I2C
• Напряжение питания: 3,3 V или 5,0 Vdc
• Ток питания: ~3 mA (тип.)
• Точность: тип. ±0,25% шкалы (зависит от варианта)
• Рабочая температура: -25 до 105 °C (-13 до 221 °F)
• Механика: керамический преобразователь; 1/8 in barbed порты давления (для трубок Ø 3/32 in ID)
• Корпус / монтаж: PCB-монтаж; J-style through-hole или 8-pin SMD
• Опции: гелевое покрытие или без опции
