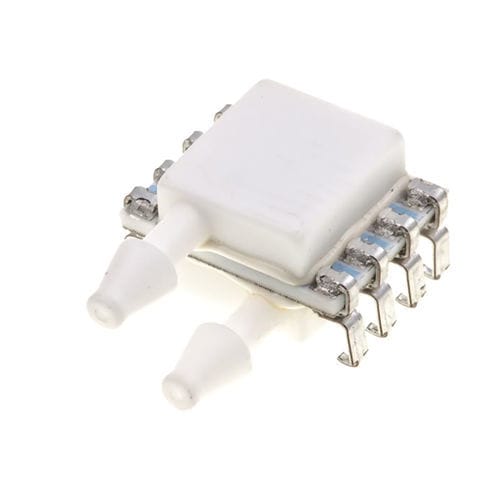

Датчик давления MEAS MS4515

для процессадля мониторингаминиатюрный

Обзор
MS4515 — керамический дифференциальный датчик давления для монтажа на плату с усиленным ратиометрическим аналоговым выходом. Он включает в себя CMOS-окончательную электронику для обеспечения экономичного и высокопроизводительного преобразователя. Семейство полностью откалибровано и температурно компенсировано; типичное полное погрешностное поле (TEB) менее 1,0% в компенсируемом диапазоне. Прочная керамическая конструкция и несколько вариантов портов делают MS4515 подходящим для компактных OEM-приложений. Датчик измеряет дифференциальное или манометрическое давление в диапазоне от 2 до 30 inH2O; 1/8" barb-порты совместимы с трубками ID 3/32".

Преимущества

• Корпус 8-контактный DIL для монтажа на плату (Through-Hole)
• Давление от 2 до 30 inH2O (50,8–762 mmH2O)
• Усиленный ратиометрический аналоговый выход для прямого подключения к АЦП
• Доступны версии дифференциального и манометрического давления
• Температурная компенсация для стабильных показаний
• Работает от 3,3 V или 5,0 V
• 1/8" barb-порты совместимы с трубками ID 3/32"

Особенности продукта (кратко)

• Модель / Серия: MS4515
• Бренд: MEAS
• Тип датчика: Аналоговый, усиленный ратиометрический выход
• Типы давления: Дифференциальный и Манометрический
• Диапазоны давления (примеры): 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Давление (psi): 1,45 | 300
• Испытательное давление: типично 300 psi или 5X FS в зависимости от варианта
• Выходной сигнал: 10–90% Vdc или 5–95% Vdc в зависимости от варианта
• Напряжение питания: 3,3 V или 5,0 V
• Потребляемый ток: ≈3 mA (типично)
• Точность: напр. ±0,25% диапазона (зависит от варианта)
• Температурный диапазон: -10 до 85 °C
• Корпус / монтаж: 8-контактный DIL, Through-Hole монтаж на плате
• Типичные размеры: ширина 9,9 mm или 17,4 mm; длина 12,7 mm; высота 7,2 mm или 19,5 mm (вариант-зависимо)

Доступные варианты

• 4515-DS3A002DP | Дифференциальный | 50,8 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS3A004GP | Манометрический | 101 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS3A005GP | Манометрический | 127 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS3A010DP | Дифференциальный | 254 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS3A030DP | Дифференциальный | 762 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS3B002DP | Дифференциальный | 50,8 mmH2O | Испытание 300 psi | Выход 5–95% Vdc | 5 V | Нет опций
• 4515-DS3B030GP | Манометрический | 762 mmH2O | Испытание 300 psi | Выход 5–95% Vdc | 5 V | Нет опций
• 4515-DS5A002DP | Дифференциальный (2 inH2O) | 50,8 mmH2O | Выход 10–90% Vdc | 5 V | Нет опций
• 4515-DS5A004DP | Дифференциальный | 101 mmH2O | Испытание 5X FS | Выход 10–90% Vdc | 5 V | Нет опций
• 4515-DS5A005DP | Дифференциальный | 127 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS5A005GP | Манометрический | 127 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS5A010DP | Дифференциальный | 254 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS5A030GP | Манометрический | 762 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Нет опций
• 4515-DS5B002DP | Дифференциальный | 50,8 mmH2O | Испытание 300 psi | Выход 5–95% Vdc | 5 V | Нет опций
• 4515-DS5B030GP | Манометрический | 762 mmH2O | Испытание 300 psi | Выход 5–95% Vdc | 5 V | Нет опций
• 4515-TP3A010GPF | Манометрический | 254 mmH2O | Испытание 300 psi | Выход 10–90% Vdc | 3,3 V | Гелевая защита
• 4515-TP3B010GP | Манометрический | 254 mmH2O | Испытание 300 psi | Выход 5–95% Vdc | 5 V | Нет опций

Ключевые замечания

• Семейство полностью откалибровано и температурно компенсировано; типичный TEB < 1,0% в компенсируемом диапазоне
• Доступны конфигурации портов: боковой, верхний и монтаж на коллектор
• 1/8" barb-порты совместимы с трубками ID 3/32" для компактных жидкостных соединений

Технические характеристики

• Модель / Серия: MS4515 (MEAS MS4515)
• Бренд: MEAS
• Тип датчика: Аналоговый, усиленный ратиометрический выход
• Типы давления: Дифференциальный и Манометрический
• Диапазоны давления: 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Давление (psi): 1,45 | 300
• Испытательное давление: типично 300 psi или 5X FS в зависимости от варианта
• Детали выхода: 10–90% Vdc или 5–95% Vdc в зависимости от варианта
• Напряжение питания: 3,3 V или 5,0 V
• Потребляемый ток: ≈3 mA типично
• Точность: напр. ±0,25% span (вариант-зависимо)
• Температура эксплуатации: -10 до 85 °C
• Корпус / монтаж: 8-контактный DIL, Through-Hole монтаж на плату
• Типичные размеры: ширина 9,9 mm или 17,4 mm; длина 12,7 mm; высота 7,2 mm или 19,5 mm (вариант-зависимо)
• Порты: двойной sideport или top port конфигурации
• Опции: Гелевая защита или Нет опций
