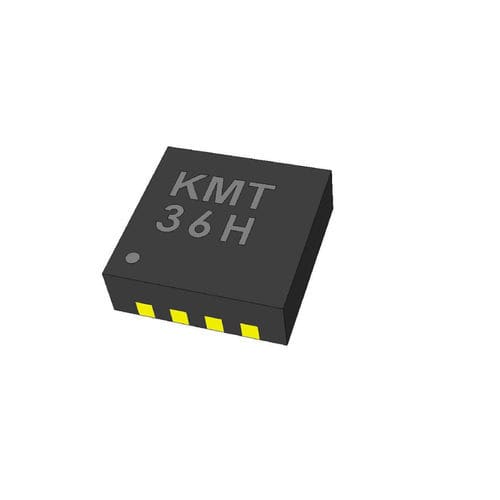

Кодирующее устройство сигнала KMT36H

Обзор продукта
G-MRCO-021 — активный 360° магнитный датчик угла семейства MEAS (внутреннее описание TE: KMT36H TDFN ROHS). Выпускается в корпусе TDFN 2,5 x 2,5 с 8 контактами и обеспечивает полное измерение угла 0–360° для интеграции в промышленные и встроенные приводы.

Идентификаторы

• Внутренний № TE: G-MRCO-021
• Внутреннее описание TE: KMT36H TDFN ROHS
• Семейство / серия: MEAS, MEAS KMT
• Статус: Активен

Ключевые характеристики

• Тип продукта: магнитный датчик угла (определение положения)
• Технология измерения: AMR (anisotropic magnetoresistance)
• Диапазон измерения: 0–360° (полный поворот)
• Типичная амплитуда сигнала: 11 mV/V
• Типичное рабочее напряжение: 5 V
• Типичный средний ток: 1,6 mA
• Диапазон рабочих температур: -40 до 125 °C (-40 до 257 °F)
• Корпус: 8-контактный TDFN 2,5 x 2,5 — SMD

Документы (доступны на сайте производителя)

• Customer Drawing: ENG_CD_C-G-MRCO-021_1.pdf
• Data Sheet: ENG_DS_KMT36H_A3.pdf

Технические характеристики

• Модель / обозначение: KMT36H
• Тип корпуса: TDFN 2,5 x 2,5, 8 контактов
• Диапазон обнаружения: 0–360°
• Типичная амплитуда сигнала: 11 mV/V
• Типичное рабочее напряжение: 5 V
• Типичный средний ток: 1,6 mA
• Рабочая температура: -40 до 125 °C (-40 до 257 °F)
• Соответствие: RoHS (согласно внутреннему описанию TE)
