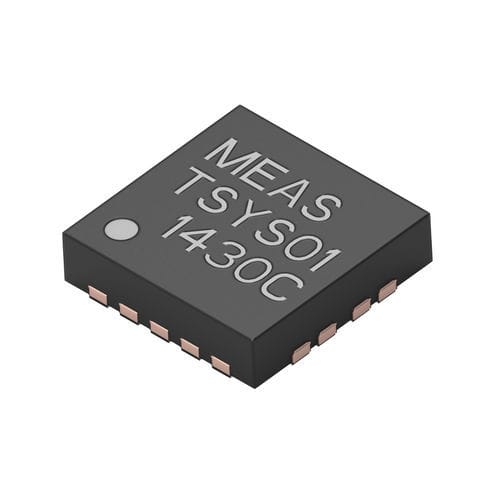

Датчик для измерения температуры MEAS TSYS

медицинскойминиатюрныйс низким коэффициентом формы

Обзор продукта
Цифровой датчик температуры G-NICO-018 (псевдоним TSYS01). Корпус QFN16 в монтаже SMD, точность ±0,1 °C при эталонной температуре. Доступные разрешения: 16 бит или 24 бит. Интерфейсы вывода: I2C или SPI.

Ключевые характеристики

• Точность: ±0,1 °C (при T_ref)
• Разрешение: 16 бит или 24 бит
• Интерфейсы вывода: I2C или SPI
• Корпус: QFN16, SMD
• Низкий рабочий ток: типичные/макс. значения для встроенных применений

Электрические характеристики

• Напряжение питания: 2,2 – 3,6 V
• Ток питания (макс): 12,5 µA

Механика / Окружающая среда

• Габариты корпуса: 4 мм × 4 мм × 0,85 мм
• Диапазон рабочей температуры: -40 – 125 °C

Доступные документы (названия)

• 3D_CVM_CVM_G-NICO-018_1.pdf (Customer View Model, 3D)
• ENG_DS_TSYS01_A2.pdf (Datasheet TSYS01)

Связанные / Семейство
Является частью семейства цифровых датчиков температуры MEAS TSYS. Связанные изделия доступны в корпусах QFN, XDFN и TDFN с различными разрешениями и интерфейсами.

Технические характеристики

• TE Internal #: G-NICO-018
• Alias #: TSYS01
• Описание продукта: 0.1 DEG C ACCURACY QFN TEMP SENSOR
• Семейство / серия: MEAS / MEAS TSYS
• Корпус датчика: QFN16
• Электрическое подключение: SMD
• Интерфейс вывода: I2C | SPI
• Разрешение (bit): 16 | 24
• Точность (при T_ref): ±0,1 °C
• Диапазон точности (°C): -5 – 50
• Напряжение питания (V): 2,2 – 3,6
• Ток питания (макс) (µA): 12,5
• Ширина продукта: 4 mm [ .157 in ]
• Длина продукта: 4 mm [ .157 in ]
• Высота продукта: 0,85 mm [ .033 in ]
• Диапазон рабочей температуры: -40 – 125 °C [ -40 – 257 °F ]
