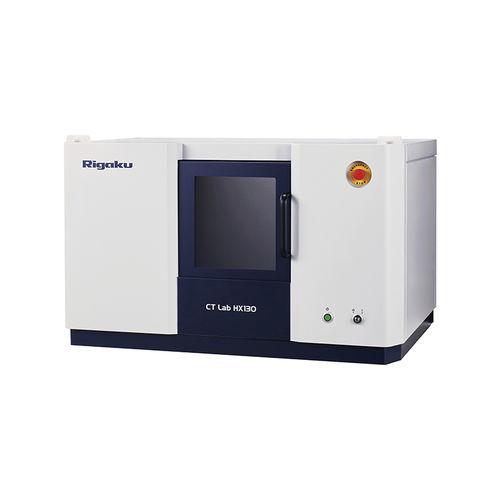

Система доклинической томографии рентгеновский микросканер CT Lab HX

высокое разрешение

Высокопроизводительный настольный компьютер Rigaku CT Lab HX - это настольный микротомограф (компьютерный томограф). Регулируемые расстояния SOD (расстояние от источника до объекта) и SDD (расстояние от источника до детектора) делают этот настольный микротомограф гибким. Его разрешение составляет от 2,1 мкм вокселей в режиме высокого разрешения и 200 мм FOV (поле зрения) в режиме большого FOV. CT Lab HX оснащен мощным источником рентгеновского излучения 130 кВ - 39 Вт. Настройки источника рентгеновского излучения и рентгеновские фильтры регулируются, чтобы оптимизировать энергию рентгеновского излучения для образцов различных материалов и размеров. Как достичь высокого разрешения? В Rigaku CT Lab HX используется конусно-лучевая геометрия. Эта геометрия использует расхождение рентгеновского пучка для увеличения изображения образца. Коэффициент увеличения определяется соотношением SOD (расстояние от источника до объекта) и SDD (расстояние от источника до детектора). Поэтому для достижения высокого разрешения можно увеличить SDD и/или уменьшить SOD. CT Lab HX обладает гибкостью, позволяющей сделать и то, и другое в своем компактном корпусе. С помощью настроек длинного SDD и короткого SOD на CT Lab HX можно достичь разрешения вокселей 2,1 мкм (пространственное разрешение ~ 5 мкм). Такое разрешение позволяет выявить микротрещины, пустоты, волокна в композитах и т. д. Как достичь 200 мм FOV? FOV (поле зрения), которое можно охватить за одно сканирование, ограничено размером детектора. Однако режим сканирования со смещением удваивает эффективную ширину детектора, что позволяет охватить широкий FOV без необходимости менять детектор. Rigaku CT Lab HX использует этот режим сканирования для достижения 200 мм FOV без необходимости замены детектора и без ущерба для компактности системы.
