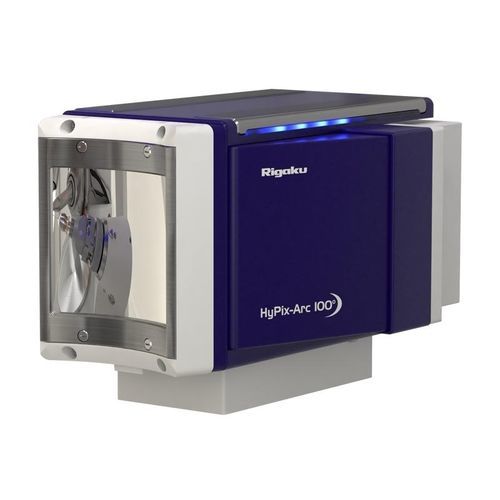

Детектор рентгеновские лучи HyPix-Arc 100°

для фармацевтической промышленностикомпактный

HyPix-Arc 100° - это изогнутый рентгеновский детектор с гибридным подсчетом фотонов (HPC), предназначенный для дифракции монокристаллов. HyPix-Arc 100° обеспечивает больший на 17° угол захвата по сравнению с плоским детектором HyPix 6000. Соберите больше данных за одну экспозицию с меньшим искажением профиля отражения: Обзор HyPix-Arc 100° обеспечивает угловое покрытие 100 градусов от края до края. Этого более чем достаточно для сбора полных данных дифракции монокристалла в соответствии с рекомендациями IUCr даже для длины волны рентгеновского излучения Cu Kα с одной тета-позиции. Данные по высокому и низкому углу измеряются одновременно, в одних и тех же условиях для лучшего масштабирования, более быстрых данных и сокращения времени дозирования. Изогнутый детектор минимизирует искажение пиков, обеспечивая даже при малом расстоянии от кристалла до детектора приближение дифрагированных лучей к перпендикуляру, что возможно при плоской геометрии. Как и все детекторы HPC, HyPix-Arc 100° обеспечивает прямой подсчет рентгеновских фотонов для каждого фотона, однопиксельную функцию распределения точек top-hat, без шума считывания и без темновых шумов. Размер пикселя 100 микрон позволяет улучшить разрешение отражений для длинных элементарных ячеек, а также улучшить анализ профиля отражения. HyPix-Arc 100° имеет высокую частоту кадров 100 Гц, а также режим нулевого мертвого времени, обеспечивающий максимальный безошибочный сбор данных без затвора. Преимущество прямого детектирования в HyPix-Arc 100° заключается в том, что не требуется сцинтиллятор, а размер пикселя определяет функцию разброса точек, а не расплывчатость, которая возникает в детекторах со сцинтиллятором. Это означает, что отражения получаются более резкими и легко разрешаемыми.
