Описание продукта

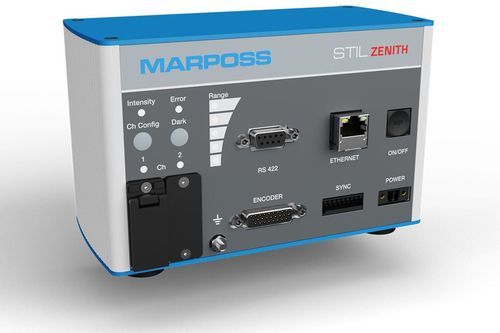

ZENITH — хроматический конфокальный контроллер, разработанный для бесконтактного измерения расстояния и толщины в промышленных условиях. На основе стандартной Ethernet-связи (GigE) он обеспечивает высокоразрешающую метрологию в сочетании с взаимозаменяемыми оптическими головками STIL и рассчитан на круглосуточную работу в производстве и лаборатории. ZENITH поддерживает поверхности с различной отражательной способностью (от прозрачных до непрозрачных) и обеспечивает частоты захвата до 5000 Гц.

Преимущества

• Высокий динамический диапазон (15 бит) для повышения точности измерений
• Промышленное подключение Ethernet (GigE) и цифровой выход RS422
• До пяти входов энкодера для интеграции с КММ и системами движения
• Синхронизация Master/Slave и триггер энкодера для мультирегулярных конфигураций
• Настройка через специальное ПО или встроенный веб-конфигуратор
• Совместимость с оптическими головками STIL (CL-MG / OP / ENDO / EVEREST)
• Хранение до 20 таблиц калибровки для подбора оптимального датчика
• Бесконтактные измерения на металлах, стекле, пластике, покрытии и жидкостях

Применения

• Контроль автомобильного стекла
• Промышленность стеклянной упаковки и ёмкостей
• Метрология батарей и компонентов для электромобилей
• Контроль толщины рулонных пленок (прозрачные и непрозрачные)
• Инспекция электроники и печатных плат (PCB)
• Измерения полупроводниковых пластин (wafer)
• Медицинские изделия и микрообработка жидкостей
• Микромеханика, часовое производство и прецизионная инженерия
• Авиакосмические компоненты
• Робототехника и автоматизированные производственные линии

Технические характеристики

• Продукт: CONTROLLER ZENITH
• Технология: Chromatic Confocal
• Источник света: белая LED
• Каналы: 1
• Частота выборки: 400 Гц – 5000 Гц
• Память калибровки: до 20 таблиц калибровки
• Измерение расстояния: выбор пиков (первый/второй/третий/четвертый/последний/наиболее мощный)
• Измерение толщины: двухпиковая оценка
• Доп. функции: веб-конфигуратор, приложение Network Discovery, SetExposureTime, EncoderTrigger, режим Master & Slave
• Цифровые выходы: Ethernet (GigE), RS422
• Синхронизация: Trigger in (5–24 Vdc), Trigger out (5 V TTL)
• Прочие ВХ/ВЫХ: до 5 входов энкодера (дифференциальный TTL)
• Волоконное подключение: E2000/APC
• Температура эксплуатации: 5°C – 50°C; хранение: -20°C – 70°C
• Относительная влажность: 5% – 80% без конденсации
• Защита: IP40
• Питание: 24 V DC; Потребление: макс. 25 W / типич. 10 W
• Габариты: 169 × 110 × 88 мм; Вес: 1 кг
• Соответствие: электромагнитная совместимость EN 61326-1; экологические и вибрационные испытания по серии CEI/EN 60068; класс защиты по CEI EN 60529
