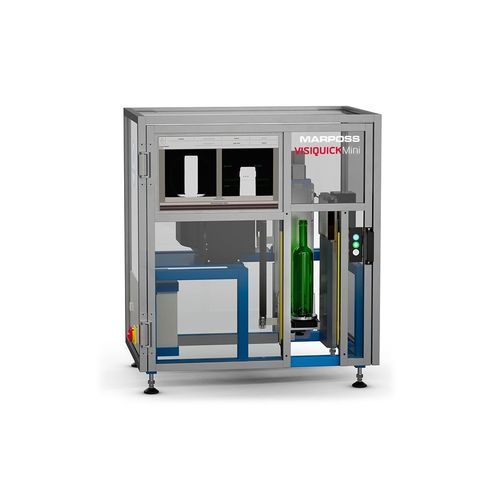

Оптическая система контроля VISIQUICK-MINI™

полуавтоматическаядля бутылоккомпактная

Описание продукта
VisiQuick-mini™ — компактный, гибкий полуавтоматический настольный стенд с телецентрической оптикой и коллимированным освещением для точных размерных и геометрических измерений стеклянной тары по выборке. Подходит для широкого спектра форм, размеров и цветов; может устанавливаться на холодной линии (cold-end), в лаборатории или рядом с производственной линией и эффективно заменять шаблоны go/no-go для контроля внешних размеров.

Преимущества

• Компактный: телецентрическая оптика и коллимированное освещение уменьшают занимаемую площадь и обеспечивают стабильность измерений
• Гибкий: нет необходимости менять оснастку между различными формами и размерами
• Экономичный: заменяет несколько механических калибров единым оптическим решением
• Широкая библиотека измерений: готовые алгоритмы для типовых параметров стеклянной тары

Алгоритмы измерения / измеряемые параметры

• Общая высота
• Вертикальность
• Изогнутость горлышка
• Параллельность горлышка
• Параметры корпуса (диаметры, длинные/короткие стороны и диагонали для нераундовых изделий, высота на заданном диаметре и пр.)
• Параметры финиша для любого типа окончания (диаметры, высоты, углы, радиусы и т.д.)
• Вес (опция, промышленные весы)

Технические характеристики

• Габариты: 1.000 x 700 x 1.000 mm
• Питание: 220 Vac
• Макс. измеримая высота: ≤ 410 mm
• Макс. внешний диаметр/диагональ корпуса: ≤ 120 mm
• Макс. масса детали: ≤ 2 Kg (весы опционально)
• Повторяемость: ≤ ±0,01 mm (оценено на эталоне)
• Опциональное разрешение промышленной весовой: 0,1 g
• Типичное время измерения: 30–60 s
• Готово для Industry 4.0; совместимость с системами мониторинга производства
• Интуитивно понятный HMI (пользовательский интерфейс)
