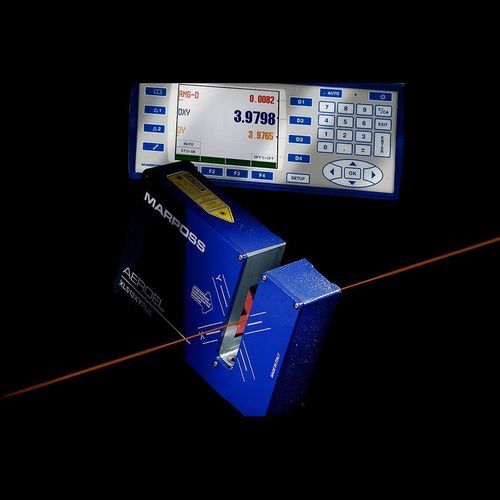

Измерительный прибор для контроля XPLORELINE

диаметрадля использования в медициненепрерывного действия

Обзор
Семейство XPLORELINE предоставляет inline‑лазерные микрометрические системы для 100% контроля диаметра непрерывных изделий. Каждая система включает датчик/измеритель, настроенный специализированным ПО, блок отображения и пульт дистанционного управления для точных измерений быстро движущихся изделий и поддержки управления процессом.

Особенности

• Сканирующий двигатель на технологии Fluid Dynamic Bearing (без шарикоподшипников) для минимального износа.
• Опция NO-VAR обеспечивает автоматическую компенсацию теплового расширения с использованием коэффициента теплового расширения, программируемого пользователем.
• Встроенный Web‑сервер (Ethernet) для удалённого доступа, настройки, программирования и отображения видео (световой импульс).

Преимущества

• Измеряет диаметр и положение изделия в поле измерения для контроля профиля и соосности.
• Отслеживает средний диаметр и в режиме реального времени обнаруживает короткие дефекты диаметра.
• Регистрирует макс. и мин. диаметр на программируемых длинах для проверки профильных изделий (например, гофротруб).
• Встроенное ПО Blistbuster обнаруживает повторяющиеся дефекты/пузыри и считает метры для учёта длины изделия.
• Выходы сигналов тревоги при выходе за допуск и готовность к сетевой интеграции.

Версии

• Одноосные: XPLORELINE.X40 — поле измерения 40,5 мм; измеряемые диаметры 0,15–40 мм; воспроизводимость до ±0,6 µm.
• XPLORELINE.X80 — поле измерения 80 мм; измеряемые диаметры 0,75–78 мм; воспроизводимость до ±1 µm.
• XPLORELINE.X150 — поле измерения 150 мм; измеряемые диаметры 0,8–149 мм; воспроизводимость до ±1,5 µm.

• Двухосные: XPLORELINE.XY13 — поле измерения 13x13 мм; измеряемые диаметры 0,1–10 мм; воспроизводимость до ±0,3 µm.
• XPLORELINE.XY35 — поле измерения 35x35 мм; измеряемые диаметры 0,2–32 мм; воспроизводимость до ±0,6 µm.

Видео
Демонстрация онлайн‑контроля диаметра прозрачной стеклянной трубки с использованием системы XPLORELINE.X80, показывающая измерение в реальном времени и визуализацию светового импульса.

Технические характеристики

• Семейство продуктов: лазерные микрометрические системы XPLORELINE для онлайн‑измерения диаметра.
• Состав системы: датчик/измеритель с программным обеспечением, блок отображения и пульт управления.
• Возможности измерения: 100% онлайн‑контроль диаметра непрерывных изделий (электрические кабели, пластиковые трубы, экструдированные профили, стеклянные трубки и т.д.).
• Сканирующий двигатель: технология Fluid Dynamic Bearing для длительной работы без заметного износа.
• Термическая компенсация: опция NO-VAR с программируемым пользователем коэффициентом теплового расширения.
• Подключение: Web‑сервер по Ethernet для удалённого просмотра, настройки, программирования и отображения видео.
• ПО: Blistbuster для обнаружения повторяющихся дефектов/пузырей и подсчёта метров.
• Выходы: сигнализация при выходе за пределы допусков.
• Сетевое подключение: готово к интеграции в промышленные сети.
• Доступные конфигурации и типичная воспроизводимость: одноосные (X40, X80, X150) и двухосные (XY13, XY35); диапазон воспроизводимости ±0,3 µm — ±1,5 µm в зависимости от модели.
