Обзор

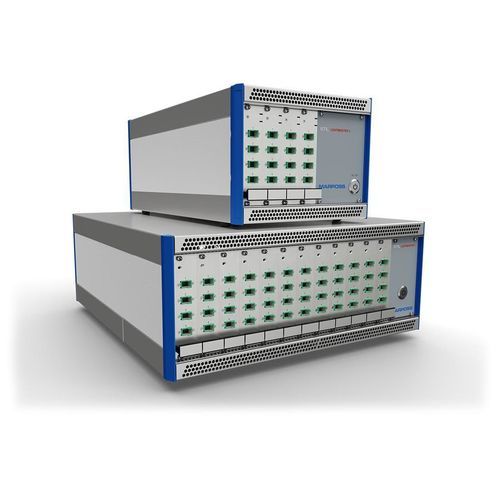

LightMaster — модульный многоканальный хроматический конфокальный контроллер для головок-датчиков STIL. Доступен в двух версиях (LIGHTMASTER-S и LIGHTMASTER-F), поддерживает от 12 до 48 одновременных каналов измерения с помощью модулей Lightslot. Блок выполнен в 19-дюймовом 3U корпусе с цифровыми входами/выходами Ethernet (GigE) для интеграции с ПК или ПЛК.

Ключевые преимущества

• Хроматическое конфокальное измерение отражающих материалов (металл, стекло, пластик, покрытия, жидкости)
• Бесконтактное измерение для задач, где недопустим контакт с объектом
• Совместимость с заменяемыми оптическими головками STIL (CL-MG, OP, ENDO, EVEREST и др.)
• Синхронное измерение до 48 каналов для параллельной инспекции
• Предоставляются SDK и протокол-команды для интеграции в систему
• Синхронизация с энкодером для динамических измерений
• Цифровой выход Ethernet (GigE) для высокоскоростной передачи данных

Технические характеристики

• Наименование продукта: LightMaster (многоканальный хроматический конфокальный контроллер)
• Версии: LIGHTMASTER-S (200–750 Гц) и LIGHTMASTER-F (до 2000 Гц)
• Коды заказа: O8ST08M0001 (S), O8ST08M0002 (F)
• Каналы: от 12 до 48 одновременно (12 модулей Lightslot × 4 канала)
• Источник света: белый светодиод (LED)
• Волоконное соединение: E2000/APC
• Режимы измерения расстояния: первый/второй/третий/четвертый/последний/самый сильный пик
• Измерение толщины: обнаружение 2 пиков из 5
• Цифровые I/O: Ethernet (GigE); триггер in/out; вход энкодера для синхронного сбора данных
• Память калибровки: до 48 различных оптических головок (номинальный диапазон или половинный диапазон в зависимости от версии)
• Рабочая температура: 5°C–50°C; хранение: -20°C–70°C
• Относительная влажность: 5%–80% без конденсации
• Степень защиты: IP20
• Питание: 100–240V AC; потребление: макс. 120W / типич. 70W
• Габариты: 449 mm × 184 mm × 502 mm
• Соответствие: EN 61010-1; EN 61326-1

Области применения

• Проверка автомобильного стекла
• Контроль качества стеклянной тары и упаковки
• Измерение компонентов аккумуляторов для электромобилей
• Измерение толщины рулонных пленок (прозрачных и непрозрачных)
• Электроника и инспекция печатных плат (PCB)
• Метролоgия полупроводников (кремниевые пластины)
• Промышленность потребительских компонентов (CCC)
• Контроль медицинских изделий
• Микромеханика и часовая промышленность
• Аэрокосмическая метрология
• Интеграция с робототехникой для автоматизированного контроля

Особенности продукта

• Модульная архитектура Lightslot: по четыре канала на модуль для масштабируемых конфигураций
• Высокоскоростной сбор данных: выбираемые диапазоны частот в зависимости от модели для статических и динамических задач
• Синхронизированная многоточечная измерение с поддержкой энкодера для движущихся объектов
• Стандартный интерфейс GigE и SDK для быстрой интеграции в системы ПК/ПЛК
• Широкий диапазон рабочих условий и соответствие промышленным стандартам для эксплуатации на производстве
