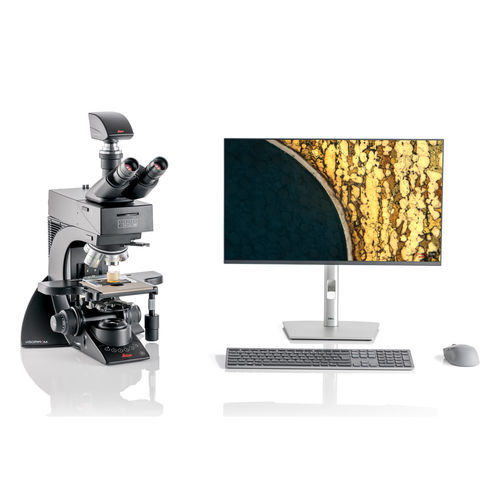

Оптический микроскоп Visoria M

цифровойдля контролядля лабораторий

Обзор
Микроскоп для материалов Visoria M разработан для рутинной инспекции и анализа материалов в областях металлов, электроники, полимеров, а также для лабораторий НИОКР и контроля качества. Он сочетает эргономичные элементы управления, кодированное управление освещением и цифровые опции для оптимизации рабочих процессов и снижения нагрузки на оператора.

Ключевые преимущества

• Эргономичная конструкция для длительной работы и снижения повторяющихся нагрузок.
• Кодированное управление светом и закодированные функции для быстрого и воспроизводимого переключения увеличения и метода контраста.
• Цифровая опция без окуляров для прямого просмотра на планшете и экономии рабочего места.

Удобство управления
Интуитивная эксплуатация и защитные функции обеспечивают быструю и надёжную ежедневную работу.

• Цветовая маркировка диафрагм в соответствии с цветовыми кодами объективов для быстрого выбора.
• Встроенный ограничитель фокуса для предотвращения случайного контакта объектива с образцом.
• Трёхступенчатая система фокусировки (грубая, средняя, тонкая) для точной наводки на резкость при высоких увеличениях.

Работа без окуляров в цифровом режиме
Цифровая конфигурация без окуляров поддерживает современные инспекционные рабочие процессы:

• Прямой просмотр на планшете в удобной позе.
• Быстрая визуализация, документирование и совместный просмотр результатов.
• Экономия места на рабочем столе, так как для цифрового просмотра не требуется ПК.

Работает на программной платформе Enersight
Enersight упрощает захват и анализ изображений, предлагая функции, адаптированные к промышленным рабочим процессам:

• Измерение толщины слоя для оценки покрытий и слоёв.
• XY‑склейка (ручная платформа) для получения больших высокоразрешающих полей обзора.
• Расширенная глубина резкости (EDOF) для чётких изображений образцов с переменной высотой поверхности.
• Quick Brightness для быстрого подбора оптимальных настроек подсветки и камеры.
• Коррекция затемнения для автоматической компенсации неравномерной подсветки.
• Слияние изображений из разных методов контрастирования (например, светлое/тёмное поле) для полной интерпретации.

Визуализация деталей при помощи подходящего контраста
Visoria M поддерживает несколько методов контраста для выявления структур и дефектов при инспекции материалов:

• Светлое поле (Brightfield)
• Тёмное поле (Darkfield)
• Поляризация
• Дифференциальный интерференционный контраст (DIC)
• Косвенное освещение (улучшает визуализацию топографии поверхности)
• Флуоресценция

Быстрый обзор с опциональным макрообъективом 0,7x
Опциональный макрообъектив 0,7x обеспечивает быстрый обзор макроструктур с диаметром обзора примерно 36 мм, что позволяет оперативно ориентироваться и проводить скрининг перед переходом к объективам высокого увеличения.

Эргономика и адаптация
Visoria M адаптируется под потребности пользователя для поддержания правильной осанки и снижения повторяющихся движений:

• Симметричное расположение органов управления и регулировка высоты ручек фокусировки и столика позволяют работать одной рукой и сохранять выравнивание плеч.
• Лёгкое переключение между правой и левой рукой для совместного использования на рабочем месте.
• Эргономичные аксессуары: эргономичная трубка 15°, регулируемые VarioTubes (0–35°), ErgoModules для регулировки высоты окуляров и опциональный ErgoLift для общей регулировки высоты микроскопа.

Упрощённая документация и съёмка
Снимайте изображения с помощью выделенной кнопки на стойке, сохраняя при этом контроль над изображением. Сохранённые файлы включают выбранные системные настройки и метаданные, а шкала автоматически добавляется и настраивается для ускорения оформления документации.

Пример включённой конфигурации (элементы комплекта)
Visoria M Digital Materials Microscope for Inspection and Measurement of Fine Details and Surface Structures — пример конфигурации включает следующие элементы (при наличии указан номер позиции):
Visoria M, 5-fold — Количество: 1 (11561614)
Ground plate — Количество: 1 (11561609)
Focus drive 3-step for M/P — Количество: 1 (11561607)
Focus knobs for Visoria — Количество: 1 (11561608)
IL axis, 4-fold — Количество: 1 (11561600)
Lamp housing LH113 LED — Количество: 1 (11504199)
Dust cover DML/Visoria/3000 Fluo/Photo — Количество: 1 (11501074)
Ergo stage IND 76x50 with stage bracket — Количество: 1 (11888703)
Slide holder IND — Количество: 1 (11888711)
Reflector BF, fixed — Количество: 1 (11888716)
Reflector DF — Количество: 1 (11888740)
Microscope Objective N PLAN EPI 5x/0.12 BD — Количество: 1 (11566077)
Microscope Objective N PLAN EPI 10x/0.25 BD — Количество: 1 (11566083)
Microscope Objective N PLAN EPI 20x/0.40 BD — Количество: 1 (11566067)
Microscope Objective N PLAN EPI 50x/0.75 BD — Количество: 1 (11566074)
Microscope Objective N PLAN EPI 100x/0.85 BD — Количество: 1 (11566075)
Flexacam c5 (digital camera option) — Количество: 1 (12730535)
C-Mount HC 0.55x — Количество: 1 (11541544)

Технические характеристики

• Модель: Visoria M
• Применение: инспекция и рутинный анализ материалов — металлы, сплавы, электронные/механические компоненты, композиты, стекло, керамика, R&D и QA/QC лаборатории.
• Режимы работы: цифровая конфигурация без окуляров и классическая оптическая конфигурация.
• Поддерживаемые методы контраста: светлое поле, тёмное поле, поляризация, DIC, косвенное освещение, флуоресценция.
• Фокус: трёхступенчатая фокусировка (грубая, средняя, точная) с встроенным ограничителем фокуса.
• Стадия: эргономичная XY‑стадия, доступная для регулировки одной рукой; высота/момент стадии регулируемые для снижения повторяющихся движений.
• Макрообъектив (опция): 0.7x макрообъектив обеспечивает обзор диаметром ~36 мм.
• Освещение: кодированное управление светом, автоматически применяющее оптимизированное освещение при смене увеличения/контраста.
• ПО: платформа Enersight — измерение толщины слоев, XY stitching (ручная стадия), EDOF, Quick Brightness, коррекция затемнения, слияние изображений между методами контраста.
• Съёмка: интегрированная кнопка захвата на стойке; автоматическое встраивание метаданных и шкалы.
• Эрго‑аксессуары: 15° эргономичные тубусы, VarioTubes (0–35°), ErgoModules, ErgoLift (опция).
• Опции цифровой камеры: Flexacam c5 и другие модели Flexacam доступны для цифровых рабочих процессов.
