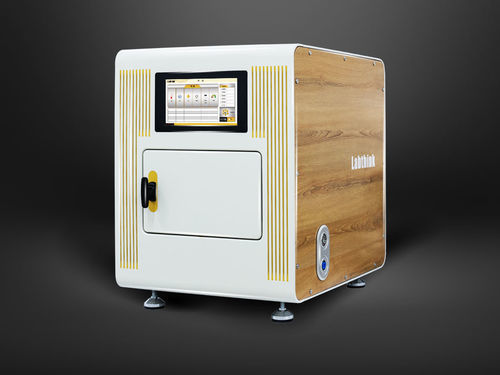

Паропроницаемый тестер C370H

калибровкисжатого воздухадля медицинских приборов

C370H — гравиметрическая система определения скорости прохождения водяного пара (WVTR) для плёнок, листовых материалов и тар, применяемая в фармацевтической упаковке, пищевой и медицинской отраслях. Позволяет проводить WVTR-испытания в широком диапазоне в соответствии с ASTM E96 и GB/T 1037.

Ключевые возможности

• Циркуляция воздуха на 360° и поддержание постоянной температуры для стабильного тестового окружения и равномерного распределения воздуха над чашами.
• Высокоточные датчики температуры и влажности с управлением и мониторингом в реальном времени.
• Пневматическое уплотнение камеры изолирует испытательную камеру от камеры взвешивания, предотвращая влияние температуры/влажности на весы.
• Трёхмерная центральная продувка обеспечивает равномерный воздушный поток по чашам; доступны стандартные скорости потока.
• Камерная бесконденсатная система увлажнения, не требующая внутреннего увлажнителя.
• Высокоточные электронные весы с внешней калибровкой грузиков, автоматическим обнулением, подъёмом/поворотом цилиндра и прерывистым взвешиванием для снижения системных ошибок.
• 10,6" медицинский сенсорный экран для автономной работы прибора и полностью автоматического выполнения испытаний с автоматическим сохранением данных.
• Платформенное программное обеспечение для синхронного управления несколькими приборами и централизованного управления данными; встроенный Ethernet для дистанционного управления и обновлений.
• Профессиональное программное обеспечение для ПК, соответствующее требованиям прослеживаемости GMP, многоуровневому управлению правами и электронной подписи в соответствии с 21 CFR Part 11 (опция).

Принцип испытания

• Предварительно обработанный образец герметично помещают в чашу с водой или осушителем и устанавливают в контролируемую камеру.
• При заданных температуре, влажности и потоке воздуха водяной пар диффундирует через образец на сухую сторону.
• Высокоточные весы измеряют изменение массы чаши во времени, и система рассчитывает WVTR и связанные параметры.

Нормативы

• ASTM E96
• GB/T 1037
• GB/T 16928
• ASTM D1653
• ISO 2528
• TAPPI T464
• DIN 53122-1
• YBB00092003

Области применения

• Базовые применения
  • Плёнки: WVTR-испытания для полимерных плёнок, композитных и соэкструзионных плёнок, металлизированных и алюминиевых композитных плёнок, стекловолокно-алюминий-бумажных композитов и т.д.
  • Тара: WVTR-испытания для фармацевтических флаконов, пакетов, Tetra Pak, банок, косметической упаковки, тюбиков, стаканчиков (йогурт, желе) и других контейнеров из пластика, резины, бумажно-пластиковых композитов, стекла и металла.
  • Листовые материалы: PP, PVC, PVDC, металлические фольги, резиновые листы и т.д.
  • Бумага и картон: алюминизированная бумага для упаковки, бумажно-алюминиево-пластиковые композиты и пр.
  • Текстиль и нетканые материалы: текстильные материалы, нетканые ткани и аналогичные материалы.
• Расширенные применения
  • Строительные материалы: геотекстили, войлоки, теплоизоляционные войлоки, толстые водонепроницаемые/теплоизоляционные материалы и т.п.
  • Стерильные перевязочные материалы / медицинские пластыри: WVTR-испытания для стерильных повязок, медицинских пластырей и т.д.

Технические характеристики

• Модель: C370H
• Метод испытания: гравиметрический (водный) и метод осушителя
• Диапазон измерения (г/(м²·сут)): 0,1–10 000 (водный метод); 0,1–2 500 (метод осушителя)
• Диапазон весов: 220 g
• Разрешение весов: 0,1 mg
• Повторяемость: 0,3 mg
• Диапазон температур: 15–50 °C; колебание ±0,2 °C
• Диапазон влажности: 10–90 % RH ±2 %
• Измерительные станции: 6 стандартно (9 опционально)
• Типы образцов: плёнки и тара (возможна кастомизация)
• Скорость воздушного потока: 0,02–0,3 m/s и 0,5–2,5 m/s (выбор)
• Размер образца: Ø74 mm (4,2")
• Толщина образца: ≤3 mm (≤120 mil)
• Площадь теста: 33 cm² стандарт (50 cm² опция)
• Размер контейнера (по заказу): ≤Ø70 mm × 180 mm
• Газ: сжатый воздух (поставляется пользователем)
• Давление источника газа: 72,5 PSI / 500 kPa
• Размер порта: полиуретановая трубка Ø8 mm
• Габариты хоста: 73 × 57 × 76 cm (В × Ш × Г)
• Питание: 120 VAC ±10 % 60 Hz или 220 VAC ±10 % 50 Hz
• Масса нетто: 85 kg
• Комплектация: прибор, электронные весы, осушитель воздуха (без обслуживания), редуцирующий/фильтровый клапан, 6 прецизионных чаш, инструменты для разборки, сетевой кабель, полиуретановая трубка Ø8 mm
• Опции: ПО/GMP-система, соответствие 21 CFR Part 11, воздушный компрессор (≥200 L/min), дополнительные прецизионные чаши, устройство B2260
