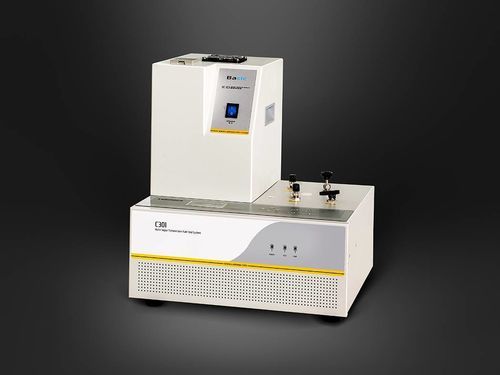

Тестер влажности C301B

водяного парарасход газадля медицинских приборов

Система испытаний скорости передачи водяного пара C301B — это прибор на основе инфракрасного датчика, разработанный для определения скорости передачи водяного пара (WVTR) барьерных материалов с высокой и средней влагобарьерной способностью в соответствии с ASTM F1249 и ISO 15106-2. Применяется для измерения WVTR пластиковых пленок, листов, бумаги, упаковки и связанных упаковочных материалов, используемых в пищевой, фармацевтической, медицинской, потребительской, фотоэлектрической и электронной отраслях.

Особенности продукта

• Оснащён запатентованным инфракрасным датчиком Labthink, соответствует ASTM F1249; не расходный тип с очень длительным сроком службы.
• Поддерживает контроль температуры для проведения испытаний в различных условиях.
• Встроенная высококачественная испытательная ячейка из нержавеющей стали с улучшенной герметичностью.
• Импортный ручной запорный клапан и регулятор потока для повышения надёжности герметизации и снижения отказов.
• Дизайн в стиле промышленного компьютера: компактные габариты и быстрое охлаждение.
• Поставляется с эталонной пленкой для быстрой калибровки.
• Система использует управление на одномчиповом микроконтроллере и может работать автономно.
• Отчёты об испытаниях экспортируются в общие форматы, такие как EXCEL и PDF.
• Поддерживает микро-принтер для автоматической печати данных испытаний (опция).
• Оснащена интерфейсом RS232 для подключения к программному обеспечению ПК для анализа кривых, хранения данных и печати отчётов (опция).

Принцип испытания
Предварительно кондиционированный образец зажимается в испытательной ячейке; с одной стороны образца подаётся азот с установленной относительной влажностью, с другой стороны — сухой азот. Вследствие градиента влажности водяной пар проникает через образец от стороны с высокой влажностью к стороне с низкой влажностью и уносится потоком сухого азота к инфракрасному датчику. Инфракрасный датчик анализирует электрические сигналы, создаваемые водяным паром, для расчёта концентрации водяного пара и скорости его передачи.

Стандарты

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Области применения

• Плёнки
  WVTR-испытания различных пластиковых плёнок, бумажно-пластиковых композитных плёнок, соэкструдированных плёнок, алюминизированных плёнок, алюминиевых фольг, композитных материалов на основе алюминиевой фольги, композитных плёнок со стекловолокном и алюминием и прочих материалов.
• Листы
  WVTR-испытания PP, PVC и PVDC листов, металлических фольг, резиновых прокладок, кремниевых пластин и других листовых материалов.

Технические характеристики

• Таблица 1 — Параметры испытаний (C301B)
  • Диапазон измерений (g/(m²·day), стандартная площадь 50 cm²): 0.1–40
  • Разрешающая способность (g/(m²·day)): 0.1
  • Температура испытаний (°C): 15–50
  • Температурное разрешение (°C): 0.1
  • Температурная флуктуация (°C): ±0.5
  • Влажность испытаний (%RH): 4%RH–100%RH ±2% (насыщенный раствор соли)
  • Расширенная функция: требование системы GMP (опционально)
• Таблица 2 — Технические спецификации
  • Испытательная ячейка: 1 ячейка
  • Размер образца: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • Толщина образца: ≤ 120 mil (3 mm)
  • Стандартная площадь испытания: 50 cm²
  • Испытательный газ: азот высокой чистоты 99.999% (не входит в комплект)
  • Давление газа: 7.2 PSI / 50 kPa
  • Размер штуцера: металлическая трубка 1/8”
  • Размеры прибора: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • Питание: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz (одна из двух)
  • Масса нетто: 50 lbs (23 kg)
• Таблица 3 — Комплектация
  • Стандартная комплектация: основной модуль прибора, блок управления температурой TC03, пористая керамическая пластина, пробоотборник, вакуумная смазка.
  • Опциональные детали: профессиональное программное обеспечение, требование системы GMP, микро-принтер.
