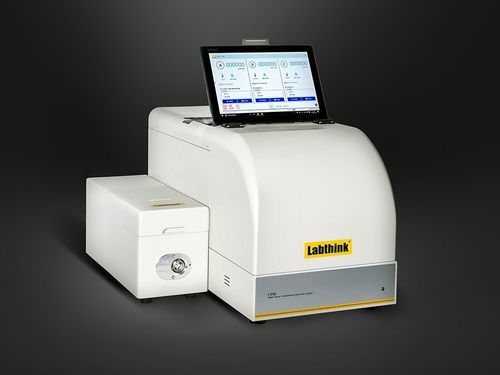

Тестер для контроля C390H

водяного парапаропроницаемыйкалибровки

Система испытаний паропроницаемости (WVTR) C390H — автоматизированный инструмент на базе инфракрасного датчика, предназначенный для измерения паропроницаемости средне- и высокобарьерных материалов в соответствии с ISO 15106-2 и ASTM F1249. Поддерживает одновременную проверку трёх образцов с точным контролем температуры, влажности и расхода носителя; применима к плёнкам, листовым материалам и испытаниям целых упаковок в пищевой, фармацевтической, медицинской, электронной и промышленной сферах.

Ключевые функции и конструкция

• Фирменный инфракрасный сенсор водяного пара с высокой чувствительностью и стабильностью, снижающий частоту калибровок по диапазонам.
• Запатентованный интегрированный блок с тремя испытательными ячейками, оптимизированный с точки зрения гидродинамики и термодинамики для равномерных измерений.
• Автоматическое управление температурой, влажностью и расходом газа-носителя с независимым контролем каждой ячейки.
• Три одинаковые ячейки позволяют параллельные испытания для увеличения производительности.
• 12" сенсорная панель (Windows 11) и опциональный DataShield™ для автоматизированного управления данными и их экспорта.

Принцип испытания
Образец устанавливается в диффузионную камеру, разделённую на сухую и увлажнённую части. Сухую сторону продувают сухим высокочистым азотом; прошедший через образец водяной пар уносится газом-носителем к инфракрасному датчику и преобразуется в электрические сигналы, по которым рассчитывают WVTR. Для испытаний целых упаковок азот подают внутрь упаковки, а наружную поверхность поддерживают во влажной среде.

Стандарты испытаний

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Области применения

• Основные применения
  • Плёнки: полимерные плёнки, бумажно-полимерные композиты, соэкструзия, металлизированные и алюминиевые плёнки.
  • Листы: PP, PVC, PVDC, металлическая фольга, резиновые прокладки, кремниевые пластины.
  • Упаковка: пластиковые бутылки, паучи, ламинированные картонные коробки, вакуумные пакеты, жестяные банки, косметическая упаковка, тубы, стаканчики.
• Расширенные применения
  • Системы закрытия для бутылок/картонов/паучей.
  • Задние слои (back-sheets) для солнечных модулей.
  • Пластиковые тубы (например, косметические), блистеры (измерение WVTR для целого упаковочного узла), топливные баки из пластика, пластиковые корпуса аккумуляторов.

Характеристики / технические спецификации

• Модель: C390H
• Стандартный диапазон: 0,005 – 40 г/(м²·сутки)
• Опциональный диапазон: 0,005 – 100 г/(м²·сутки)
• Диапазон для теста упаковки (опция): 0,000025 – 0,2 г/(упак.·сутки), макс. объём упаковки 3 л (опция)
• Разрешение: 0,0001 г/(м²·сутки)
• Воспроизводимость: 0,005 г/(м²·сутки) или 2%
• Температура испытания: 10 ~ 55 °C ±0,2 °C
• Влажность испытания: RH 5% ~ 90% ±1% и 100%
• Испытательная камера: 3 камеры (интегрированный 3‑ячеечный блок)
• Размер образца: 108 мм × 108 мм; толщина ≤ 3 мм; стандартная площадь 50 см²
• Газ‑носитель: азот 99,999% (не входит в комплект); давление ≥ 0,28 МПа / 40,6 psi; порт 1/8" металлическая трубка
• Опции: тест упаковки (макс. 3 л), DataShield™, компьютерная система по стандартам GMP, поддержка CFR21 Part11 (по заказу)
