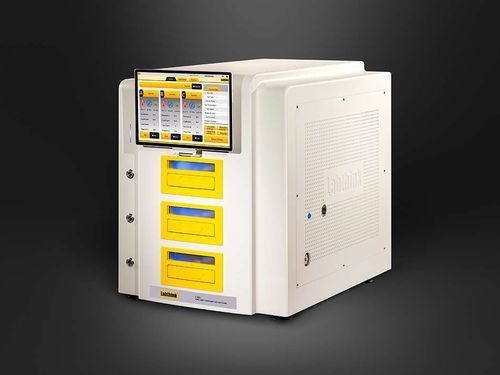

Тестер влажности C303H

для контролядля измерения температурыпаропроницаемый

Обзор

C303H — лабораторная система для измерения скорости передачи водяного пара (WVTR), обеспечивающая точные и воспроизводимые измерения для пленок, пластиков и листовых материалов. Система использует запатентованный инфракрасный датчик влаги и соответствует стандартам ASTM F1249, ISO 15106-2, JIS K7129 и др.

Ключевые особенности

• Инфракрасный датчик: запатентованный нескоропотребляемый ИК‑датчик с низким пределом обнаружения, сигнализацией при превышении и автоматической защитой.
• Точные данные: равномерный обдув и поддержание постоянной температуры 360°, высокоточные датчики температуры и влажности, автоматическое управление потоком, температурой и относительной влажностью; воспроизводимость до 0,005 g/(m²·day).
• Три независимых камеры: три стандартные камеры по 50 cm² для параллельного анализа трёх образцов в одинаковых условиях с независимыми данными и автоматическим зажимом для стабильной герметизации.
• Интеллектуальное управление: 12‑дюймовый сенсорный Windows‑панель, автоматический режим для запуска одним кликом; выдвижные камеры с автоматическим вводом/выводом и звуково‑световыми сигналами.
• Безопасность и надёжность: встроенный промышленный компьютер, оптические/интеллектуальные датчики и звуково‑световые сигналы; комплектующие мировых производителей для стабильной работы.
• Расширенные функции: профессиональный режим испытаний, автоматическая генерация кривых WVTR и связанных параметров; возможны расширенные диапазоны и опциональное ПО для соответствия требованиям.

Принцип испытания

• Предварительно подготовленный образец зажимается между камерой с высокой и камерой с низкой влажностью. На сторону с высокой влажностью подаётся увлажнённый азот, на сторону с низкой — сухой азот. Водяной пар диффундирует через образец к стороне с низкой влажностью, где сухой азот переносит пар к инфракрасному датчику. Сигнал датчика анализируется и преобразуется в значения WVTR.

Нормативные стандарты

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Области применения

• Плёнки: испытания WVTR для пластиковых плёнок, бумажно‑пластиковых ламинированных плёнок, соэкструдированных плёнок, металлизированных плёнок и многослойных композитов — для оценки барьерных свойств упаковочных материалов в пищевой, фармацевтической и электронной отраслях.
• Листы: испытания WVTR для PP, PVC, PVDC, металлических фольг, резиновых и силиконовых листов — применимо для производителей и QC‑лабораторий, которым требуются точные данные по проницаемости.

Технические характеристики

• Диапазон измерений (стандартная площадь 50 cm²): 0.005–40 g/(m²·day) стандартный; опция 0.005–100 g/(m²·day).
• Площади маски (опции): 5 cm²: 0.05–400 g/(m²·day); 1 cm²: 0.25–2000 g/(m²·day).
• Разрешающая способность: 0.0001 g/(m²·day).
• Воспроизводимость: 0.005 g/(m²·day) или 2%, что больше.
• Температурный диапазон: 15–50 °C (стандарт); 5–60 °C (на заказ).
• Флуктуация температуры: ±0.05 °C.
• Диапазон влажности: 5–90% RH ±1% (в пределах стандартного температурного диапазона).
• Испытательная камера: 3 независимые камеры; стандартная площадь 50 cm² на камеру.
• Размер образца: 11.2 cm × 11.2 cm (4.4” × 4.4”).
• Макс. толщина образца: ≤ 3 mm (120 mil).
• Переносной газ: азот 99.999% высокой чистоты (поставляется пользователем).
• Давление источника воздуха: ≥ 280 kPa (40.6 PSI); при входе машины по спецификации может требоваться ≥ 550 kPa (79.7 PSI), вход Φ6 mm полиуретан.
• Размер интерфейса: 1/8" металлическая трубка.
• Габариты: 60 cm × 50 cm × 70 cm (В×Ш×Г).
• Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz.
• Масса нетто: 100 kg (220 lbs).
• Стандартная комплектация: блок управления, планшетный компьютер, пробоотборник, вакуумная смазка, полиуретановая трубка Ø6 mm.
• Опции: компрессор; компьютерные системы CFR21 Part 11 / GMP; DataShield™ управление данными (опция).
