Тубус для изготовления медицинских приборов Imawrap-C™

из силиконаиз нержавеющей сталииз полиэстера

Обзор

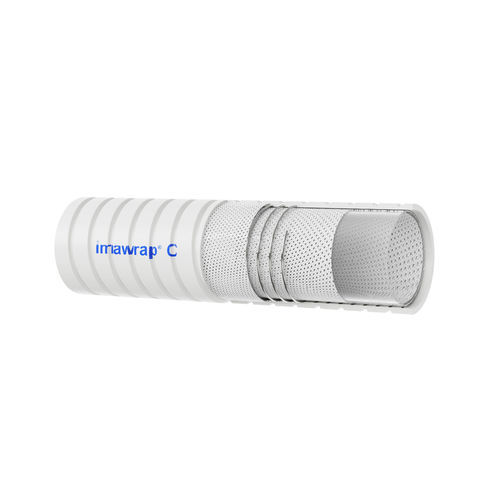

Imawrap-C™ — это силиконовый шланг с гладкой внутренней поверхностью, вулканизированный платиной, усиленный спиральной проволокой SS316L и четырьмя слоями полиэфирной ткани, с наружным гофрированным силиконовым покрытием. Множественные слои полиэстера повышают разрывное давление и улучшают способность противодействовать перегибам. Шланг предназначен для передачи высоконапорного пара и гигиеничной транспортировки материалов в фармацевтической, биотехнологической и пищевой промышленности.

Применение

• Фармацевтическая обработка
• Переработка пищевых продуктов
• Применения с тензодатчиками (load cell)
• Перекачка CIP и WFI
• Передача сыпучих порошков
• Передача косметических продуктов и ультрачистой воды
• Передача пара при высоком давлении

Сертификации

• Доступны исследования E&L на основе Toxikon для внутреннего слоя
• Сертификация NSF-51 для смоляного лайнера
• Соответствует US FDA 21 CFR 177.2600 (пищевой стандарт)
• Соответствует USP Class VI
• Соответствует ISO 10993-1
• RoHS; без фталатов / бисфенола / летучих пластификаторов; сертификация TSE / BSE
• Сертификат отсутствия материалов животного происхождения
• Аккредитация USFDA DMF №26201
• Полный пакет валидации доступен по запросу

Ключевые характеристики

• Высокий номинал рабочего давления для безопасной транспортировки материалов
• Разработан для применений с высоким вакуумным рейтингом
• Отличная гибкость и сопротивляемость изгибам
• Прослеживаемость по партиям
• Диапазон температур: -55 °C до 220 °C
• Доступны фитинги SS316L tri-clamp (tri-clover) (опция)
• Стерилизуемый автоклавом, CIP & SIP, газом этиленоксидом и гамма-облучением

Стандартные размеры (каталог)
# | КАТАЛОГ № | РАЗМЕР В ММ (ID x OD) | РАЗМЕР В ДЮЙМАХ (ID) | МАКС. РАБОЧЕЕ ДАВЛЕНИЕ (В BAR) @ 27°C | МИНИМ. ДАВЛЕНИЕ РАЗРЫВА (В BAR) @ 27°C | МИН. РАДИУС ИЗГИБА (В MM) | ВАКУУМ Hg @ 70°F/27°C (В MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Технические характеристики

• Внутренний слой: гладкая поверхность, платиновое вулканизированное силиконовое покрытие
• Усиление: спиральная проволока SS316L плюс 4 слоя полиэфирной ткани
• Наружное покрытие: гофрированная силиконовая наружная оболочка
• Увеличенное давление разрыва за счёт множественных слоёв полиэстера
• Предназначение: высокая устойчивость к перегибам, передача пара под высоким давлением, фармацевтика, биотехнологии, пищевая промышленность, CIP/WFI, сыпучие порошки, косметика, ультрачистая вода
• Температурный диапазон: -55 °C до 220 °C
• Доступные фитинги: SS316L tri-clamp (опция)
• Методы стерилизации: автоклав, CIP & SIP, этиленоксид, гамма-облучение
• Нормы/сертификации: US FDA 21 CFR 177.2600, USP Class VI, ISO 10993-1, NSF-51 (смоляной лайнер), RoHS, свободно от TSE/BSE, без материалов животного происхождения, USFDA DMF #26201
• Прослеживаемость по партиям: Да
• Разработан для высокого вакуумного рейтинга и отличной гибкости
