Тубус для изготовления медицинских приборов Imavac®

из силиконаиз нержавеющей сталиспиральный

Обзор

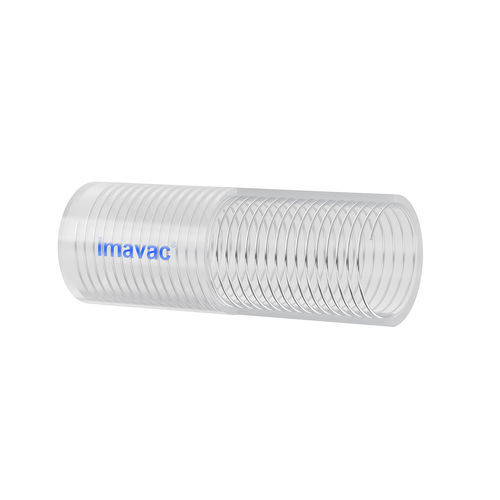

Imavac® — платино-отверждённый силиконовый шланг, армированный спиральной проволокой из SS 316L. Обеспечивает улучшенную прозрачность для визуального контроля потока, стойкость к изгибу и разработан для транспортировки материалов при высоком вакууме в фармацевтической и пищевой промышленности. Imavac® превосходит Imafit® (полиэфирный оплетённый шланг) в приложениях с высоким давлением и высоким вакуумом; доступна антистатическая версия для рассеивания зарядов.

Применения

• Фармацевтическая обработка
• Перекачка порошков и жидкостей
• Системы транспортировки при высоком вакууме
• Подключения к тензодатчикам (load cell)
• Переработка пищевых продуктов и сыпучая передача
• Производственные линии биотехнологии

Сертификации

• Исследования TOXIKON base E&L доступны для внутреннего лайнера
• Сертификация NSF-51 для смоляного лайнера
• Соответствует US FDA 21 CFR 177.2600 (пищевой стандарт)
• Соответствует USP Class VI
• ISO 10993 (биосовместимость)
• Сертифицировано по RoHS — без ограниченных тяжёлых металлов
• Без фталатов, бисфенола и летучих пластификаторов
• Сертификация TSE/BSE — без материалов животного происхождения

Ключевые характеристики

• Конструкция из платино-отверждённого силикона
• Армирование спиральной проволокой SS 316L для стойкости к вакууму и давлению
• Улучшенная прозрачность для визуального контроля потока
• Устойчивость к перегибам для гибкой прокладки
• Антистатическая опция для рассеивания электрических зарядов
• Не передаёт вкуса и запаха продукту
• Партии продукции отслеживаются по лоту
• Диапазон температур: -80°C до 230°C
• Доступен с фланцем Tri‑clamp из SS 316L с Ra ≤ 0.5 во внутреннем диаметре
• Стерилизуемый автоклавом, оксидом этилена и гамма‑излучением

Стандартные размеры
# | PART NO. | РАЗМЕР В ММ (ID x OD) | РАЗМЕР В ДЮЙМАХ (ID) | МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ (BAR) @ 27°C | МИНИМАЛЬНОЕ ДАВЛЕНИЕ РАЗРЫВА (BAR) @ 27°C | РАДИУС ИЗГИБА (MM) | ВАКУУМ Hg @ 70°F/27°C (MM)
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400

Технические характеристики

• Материал: платино-отверждённый силикон
• Армирование: спиральная проволока SS 316L
• Улучшенная прозрачность для визуализации потока
• Устойчивость к изгибам для гибкой прокладки
• Предназначение: транспортировка материалов при высоком вакууме в фармацевтической и пищевой отраслях
• Антистатическая опция для рассеивания статического заряда
• Диапазон температур: -80°C до 230°C
• Стерилизация: автоклав, оксид этилена, гамма‑излучение
• Соответствие: FDA 21 CFR 177.2600 (пищевой стандарт), USP Class VI, ISO 10993, NSF-51 (смоляной лайнер), RoHS
• Не содержит фталатов, бисфенол и летучие пластифицирующие вещества; TSE/BSE свободно
• Отслеживаемость по партиям
