Тубус для изготовления медицинских приборов Imavacfit®

из силиконаиз нержавеющей сталииз полиэстера

Обзор

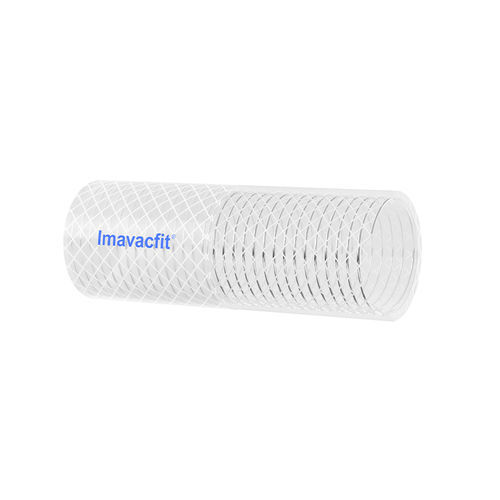

Imavacfit® — платиново отверждённый силиконовый шланг, усиленный спиральной проволокой SS316L и полиэфирной оплёткой, разработанный для перекачки жидкостей под давлением и применения в условиях высокого вакуума. По сравнению с Imavac® обеспечивает более высокое давление разрыва и улучшенную вакуумную устойчивость при сохранении химической совместимости и гигиенических характеристик для фармацевтической, пищевой и биотехнологической отраслей.

Применение

• Фармацевтическая переработка
• Транспортировка порошков и жидкостей
• Системы высоковакуумных насосов
• Переработка продуктов питания
• Применение с тензодатчиками (load cell)
• Биотехнология
• Насыпная отгрузка (bulk transfer)
• Ферментации и биореакторы

Сертификации

• Доступны базовые исследования E&L компании TOXIKON для внутреннего слоя
• Сертификация NSF-51 для смоляного внутреннего слоя
• Соответствует US FDA 21 CFR 177.2600 (пищевой стандарт)
• Соответствует USP Class VI
• Соответствует ISO 10993
• Соответствует RoHS, не содержит ограниченных тяжёлых металлов
• Не содержит фталатов, бисфенолов и летучих пластификаторов
• Сертификация TSE/BSE (без материалов животного происхождения)

Ключевые характеристики

• Большее сопротивление разрыву по сравнению с Imafit® и Imavac®
• Разработан для применений с высокой вакуумной классификацией
• Антистатические свойства для рассеивания статического электрического заряда
• Не придаёт вкуса и запаха
• Отслеживаемость по партии
• Температурный диапазон: -80°C до 230°C
• Опция: конец Tri-clover SS316L с шероховатостью RA ≤ 0.5 во внутреннем диаметре
• Стерилизуется автоклавом, газом этиленоксидом и гамма-облучением

Доступные стандартные размеры

• 1 | 0613VF | 6 x 13 мм | 1/4” ID | Рабочее давление макс. 12,5 бар @27°C | Минимальное давление разрыва 48,5 бар @27°C | Радиус гиба 60 мм | Вакуум 760 Hg
• 2 | 0916VF | 9 x 16 мм | 11/32” ID | Рабочее давление макс. 12,0 бар @27°C | Минимальное давление разрыва 48 бар @27°C | Радиус гиба 70 мм | Вакуум 760 Hg
• 3 | 1220VF | 12 x 20 мм | 1/2” ID | Рабочее давление макс. 11,0 бар @27°C | Минимальное давление разрыва 41,5 бар @27°C | Радиус гиба 70 мм | Вакуум 760 Hg
• 4 | 1624VF | 16 x 24 мм | 5/8” ID | Рабочее давление макс. 10,5 бар @27°C | Минимальное давление разрыва 36 бар @27°C | Радиус гиба 85 мм | Вакуум 760 Hg
• 5 | 1927VF | 19 x 27 мм | 3/4” ID | Рабочее давление макс. 9,0 бар @27°C | Минимальное давление разрыва 34,5 бар @27°C | Радиус гиба 95 мм | Вакуум 760 Hg
• 6 | 2535VF | 25 x 35 мм | 1” ID | Рабочее давление макс. 8,5 бар @27°C | Минимальное давление разрыва 34,5 бар @27°C | Радиус гиба 140 мм | Вакуум 760 Hg
• 7 | 3242VF | 32 x 42 мм | 1¼” ID | Рабочее давление макс. 8,5 бар @27°C | Минимальное давление разрыва 34,5 бар @27°C | Радиус гиба 150 мм | Вакуум 600 Hg
• 8 | 3850VF | 38 x 50 мм | 1½” ID | Рабочее давление макс. 7,5 бар @27°C | Минимальное давление разрыва 32 бар @27°C | Радиус гиба 175 мм | Вакуум 600 Hg
• 9 | 5062VF | 50 x 62 мм | 2” ID | Рабочее давление макс. 6,5 бар @27°C | Минимальное давление разрыва 28 бар @27°C | Радиус гиба 245 мм | Вакуум 550 Hg

Технические характеристики

• Материал: платиново отверждённый силикон
• Армирование: спиральная проволока SS316L и полиэфирная оплётка
• Температурный диапазон: -80°C до 230°C
• Стерилизация: автоклав, газ этиленоксид, гамма-излучение
• Сертификации: US FDA 21 CFR 177.2600, USP Class VI, ISO 10993, NSF-51 (смолянойliner), RoHS
• Свойства: высокое давление разрыва, высокая вакуумная устойчивость, антистатичность, отсутствие вкуса и запаха, отслеживаемость по партии
• Опциональные фитинги: доступны с концом Tri-clover SS316L, RA ≤ 0,5 во внутреннем диаметре
• Предназначение: перекачка жидкостей под давлением и вакуумные применения в фармацевтической, пищевой, биотехнологической и смежных отраслях
