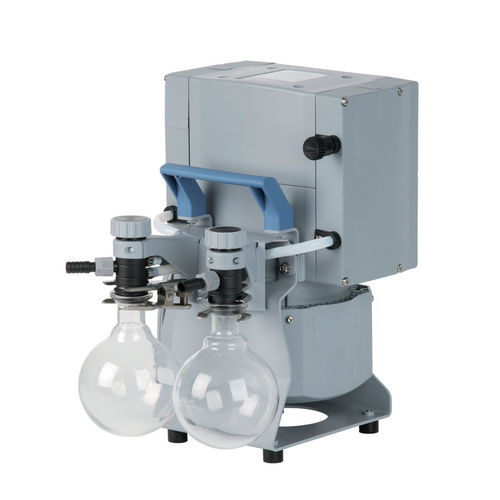

Система вакуумирования для поворотного испарителя MD 4C NT +2AK

для лабораториймногоуровневая

Обзор

• Превосходная химическая стойкость и высокая устойчивость к парам
• Надёжная откачка вплотную к предельному вакууму
• Хороший предельный вакуум даже при включённом газ-барьере
• Очень низкий уровень шума и вибрации
• Сепараторы на входе и выходе для сбора конденсата

Описание продукта
MD 4C NT +2AK — химическая вакуумная система для эвакуации, выпаривания и откачки газов и паров в химических, биологических и фармацевтических лабораториях, где на выпуске не требуется конденсация паров растворителя. Система предназначена для работы с высококипящими растворителями. Типичные применения: вакуумные центрифуги/концентраторы, ротационные испарители и сушильные шкафы. Входной сепаратор (AK) из стекла с защитным покрытием задерживает частицы и капли. Выпускной накопительный сосуд собирает конденсат, предотвращает его обратный ход в насос и способствует тихой работе агрегата.

Ключевые характеристики

• Предельный вакуум: 1.5 mbar
• Предельный вакуум с газ-барьером: 3 mbar
• Макс. производительность (50 Hz): 3.4 м³/ч

Технические данные и таблицы
Макс. производительность 50 Hz: 3.4 m3/h
Макс. производительность 60 Hz: 2.2 cfm
Предельный вакуум: 1.5 mbar / 1.1 torr
Предельный вакуум с газ-барьером: 3 mbar / 2.2 torr
Число головок: 4
Число ступеней: 3
Минимальная температура эксплуатации: 10 °C
Максимальная температура эксплуатации: 40 °C
Температура хранения: -10 °C до 60 °C
Макс. давление на выпуске (абс.): 1.1 bar
Подключение всасывания: патрубок шланга DN 8-10 mm
Подключение нагнетания: патрубок шланга DN 8-10 mm
Номинальная мощность двигателя: 0.25 kW
Номинальная скорость (50/60 Hz): 1500/1800 min-1
Степень защиты IEC 60529: IP 40
Размеры (Д x Ш x В): 319 x 243 x 374 mm
Масса: 16.7 kg
Шум (уровень звукового давления) при 50 Hz: 45 dBA
ATEX сертификация: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
NRTL сертификация: Да
Комплект поставки: насосный блок полностью смонтирован, готов к работе, с руководством пользователя.

Области применения

• Эвакуация и откачка газов и паров, когда на выпуске не требуется конденсация
• Вакуумные концентраторы
• Ротационные испарители
• Сушильные шкафы

Характеристики / технические спецификации

• Модель: MD 4C NT +2AK
• Тип продукта: химическая вакуумная система (с входным/выходным сепаратором)
• Предельный вакуум: 1.5 mbar (1.1 torr)
• Предельный вакуум с газ-барьером: 3 mbar (2.2 torr)
• Макс. производительность (50 Hz): 3.4 м³/ч
• Макс. производительность (60 Hz): 2.2 cfm
• Число головок: 4
• Число ступеней: 3
• Номинальная мощность: 0,25 kW
• Номинальная скорость (50/60 Hz): 1500/1800 min-1
• Степень защиты: IP 40
• Габариты: 319 x 243 x 374 mm
• Вес: 16,7 kg
• Уровень шума: 45 dBA (50 Hz)
• Макс. давление на выпуске: 1,1 bar
• Подключения: патрубок шланга DN 8-10 mm (вход/выход)
• Наличие ATEX и NRTL сертификаций
• Поставка: смонтированная единица и руководство
• Номинальное напряжение: 230 V; частота: 50-60 Hz
