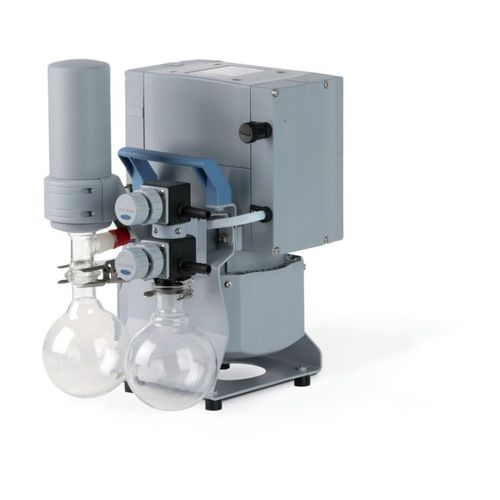

Система вакуумирования для поворотного испарителя MD 4C NT +AK SYNCHRO+EK

для лабораториймногоуровневая

Обзор

• Разработано для превосходной химической стойкости и высокой стойкости к парам
• Высокая производительность даже вблизи предельного вакуума
• Хороший предельный вакуум при открытом газ-балласте для работы с растворителями
• Одновременная работа двух независимых вакуумных линий с обратными клапанами для предотвращения взаимного влияния
• Эффективная регенерация растворителей для снижения выбросов

Описание продукта
Химическая вакуумная система MD 4C NT +AK SYNCHRO+EK обеспечивает параллельную работу двух процессов от одного насоса. Типичные области применения: роторные испарители, вакуумные концентраторы и сушильные шкафы для высококипящих растворителей. Каждый вакуумный порт оснащен ручным клапаном для регулирования эффективного расхода. Насос MD 4C NT обеспечивает достаточную производительность для параллельной работы двух ресурсоёмких приложений. Входной сепаратор (AK) из стекла с защитным покрытием задерживает частицы и жидкие капли. Выпускной конденсатор паров (EK) компактен и высокоэффективен, обеспечивая почти 100% регенерацию растворителей для повторного использования и снижения эмиссии. Система поставляется готовой к эксплуатации, с руководством пользователя.

Ключевые технические данные

• Предельный вакуум: 1,5 mbar
• Предельный вакуум с газ-баллаcтом: 3 mbar
• Макс. производительность при 50 Hz: 3,4 м³/ч

Технические данные и таблицы
Макс. производительность 50 Hz: 3.4 m3/h
Макс. производительность 60 Hz: 2.2 cfm
Предельный вакуум: 1.5 mbar / 1.1 torr
Предельный вакуум с газ-баллаcтом: 3 mbar / 2.2 torr
Число головок: 4
Число ступеней: 3
Температура эксплуатации мин/макс: 10 °C / 40 °C
Температура хранения мин/макс: -10 °C / 60 °C
Макс. давление на выходе (абс.): 1.1 bar
Подключение всасывания: 2 x шланговой штуцер DN 8-10 mm
Подключение нагнетания: шланговой штуцер DN 8-10 mm
Подключение охлаждения: 2 x шланговой штуцер DN 6-8 mm
Номинальная мощность: 0.25 kW
Номинальная скорость 50/60 Hz: 1500/1800 min-1
Класс защиты IEC 60529: IP 40
Габариты L x B x H: 326 x 248 x 402 mm
Вес: 17.6 kg
Уровень шума (50 Hz): 45 dBA
Соответствие ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
Сертификация NRTL: Да

Особенности / технические характеристики

• Семейство модели: MD 4C NT +AK SYNCHRO+EK
• Артикул (art. no): 20736800
• SKU: VP_87
• Предельный вакуум (без газ-балласта): 1,5 mbar (1,1 torr)
• Предельный вакуум (с газ-баллаcтом): 3 mbar (2,2 torr)
• Производительность (50 Hz): 3,4 м³/ч; (60 Hz): 2,2 cfm
• Число головок: 4; Число ступеней: 3
• Номинальная мощность: 0.25 kW; Номинальная скорость: 1500/1800 min⁻¹
• Подключения: всасывание 2× DN 8-10 mm, нагнетание DN 8-10 mm, охлаждение 2× DN 6-8 mm
• Макс. обратное давление (абс.): 1.1 bar
• Класс защиты: IP40
• Габариты (L×B×H): 326×248×402 mm
• Вес: 17.6 kg; Уровень шума: 45 dBA (50 Hz)
• Доступны сертификаты ATEX и NRTL
• Комплектация: насосный агрегат полностью смонтирован, готов к эксплуатации, с инструкцией
