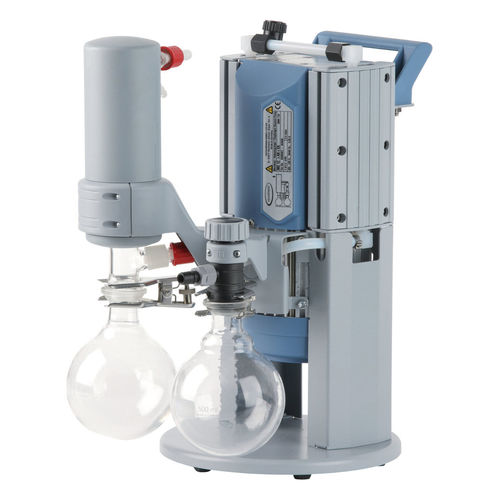

Вакуумный насос для поворотного испарителя MD 1C

для лабораторийс диафрагмойбез масла

Обзор

• Конструкция, устойчивая к действию химикатов, с высокой переносимостью паров
• Высокая производительность близко к предельному вакууму
• Хороший предельный вакуум при использовании газового балласта
• Низкий уровень шума и очень низкая вибрация
• Эффективная регенерация растворителей для снижения выбросов

Краткое описание
Данная химическая вакуумная система предназначена для вакуумирования, выпаривания и откачки газов и паров в лабораторных и производственных условиях. Она подходит для работы с высококипящими растворителями и часто заменяет масляные роторно‑лопастные насосы. Типичные применения: роторные испарители, сушильные шкафы под вакуумом, вакуумные концентраторы. Входной сепаратор (AK) выполнен из стекла с защитным покрытием для задержки частиц и капель. Выходной паровой конденсатор (EK) компактен и обеспечивает почти 100%-ую регенерацию растворителя, что облегчает повторное использование и уменьшает воздействие на окружающую среду. Насос — безмасляная диафрагменная конструкция, обладающая химической стойкостью и низкой потребностью в обслуживании.

Ключевые характеристики

• Предельный вакуум: 2 mbar
• Предельный вакуум с газовым балластом: 4 mbar
• Макс. производительность при 50 Hz: 1.3 m³/h
• Уровень шума (50 Hz): 45 dBA
• Масса: 11 kg

Технические данные и графики
Макс. производительность 50 Hz: 1.3 m³/h
Макс. производительность 60 Hz: 0.88 cfm
Предельный вакуум: 2 mbar / 1.5 torr
Предельный вакуум с газовым балластом: 4 mbar / 3 torr
Число головок: 4
Число ступеней: 3
Нижняя температура окружающей среды (эксплуатация): 10 °C
Верхняя температура окружающей среды (эксплуатация): 40 °C
Нижняя температура при хранении: -10 °C
Верхняя температура при хранении: 60 °C
Макс. давление на выходе (абс.): 1.1 bar
Соединение на входе: штуцер шланга DN 8-10 mm
Соединение на выходе: штуцер шланга DN 8-10 mm
Соединение охлаждающей жидкости: 2 x штуцер DN 6-8 mm
Номинальная мощность двигателя: 0.08 kW
Номинальная скорость 50/60 Hz: 1500/1800 min⁻¹
Класс защиты IEC 60529: IP 40
Габариты L x W x H: 316 x 239 x 405 mm
Масса: 11 kg
Шум (уровень звукового давления) при 50 Hz: 45 dBA
ATEX соответствие: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
NRTL сертификация: Да
В комплекте: насосный блок полностью собран, готов к эксплуатации, с руководством пользователя
Номинальное напряжение диапазон 1: 220-230 V
Сетевой диапазон частоты 1: 50-60 Hz

Характеристики / технические спецификации

• Маркировка модели: MD 1C +AK+EK
• Области применения: вакуумирование, выпаривание, откачка газов и паров (роторные испарители, сушильные шкафы под вакуумом, вакуумные концентратоpы)
• Входной сепаратор (AK): стекло с защитным покрытием для удержания частиц и капель
• Выходной конденсатор (EK): компактный, обеспечивает почти 100% регенерацию растворителя
• Безмасляная диафрагменная конструкция насоса, химически стойкая
• Низкий уровень шума: 45 dBA (50 Hz)
• Компактные размеры и масса 11 kg для установки на скамью или интеграции в систему
• Электропитание: 220–230 V, 50–60 Hz, номинальная мощность 0.08 kW
• Класс защиты: IP 40
• Соединения: вход/выход DN 8–10 mm; охлаждение 2× DN 6–8 mm
• Максимально допустимое давление на выходе: 1.1 bar (abs.)
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
• NRTL сертифицирован
• Поставляется полностью собранным и готовым к эксплуатации, с руководством пользователя
