Внутричерепная модель кровеносных сосудов SJ001D-D

бедренной артериивиллизиева кругавнутренней сонной артерии

Описание продукта

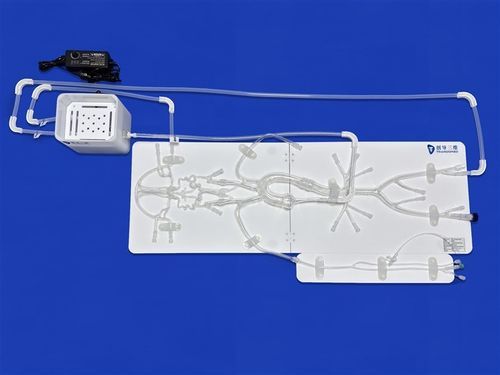

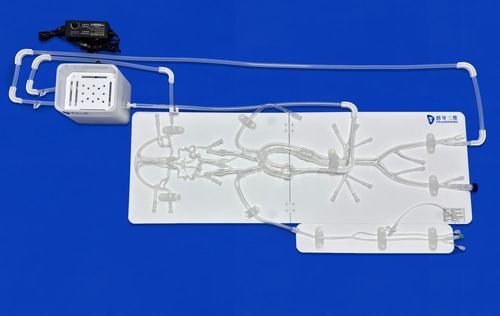

Этот нейрососудистый фантом воссоздаёт анатомию артерий человека от бедренной артерии до сегмента A2 передней мозговой артерии и сегмента M2 средней мозговой артерии в масштабе 1:1 на основе данных КТ. Модель включает полный круг Уиллиса, пять внутричерепных аневризм с указанными шеечными диаметрами и размерами, а также двусторонние петли ICA (две по 180° и две по 360°) в соответствии с рекомендациями FDA. Аортальная дуга по умолчанию — тип I; возможна кастомизация до типа II, III или других вариантов.

Размерный чертёж (единица: мм)
Предоставляются общие и соединительные размерные чертежи (таблицы, изображения и схематические виды доступны по запросу).

ID нейро-части, размеры аневризм и петли на ICA (с учётом FDA)
№ 1: Шейка 4,0 мм, Длина x Ширина x Высота 6,0 x 6,0 x 7,0 мм
№ 2: Шейка 2,4 мм, Длина x Ширина x Высота 5,0 x 5,0 x 5,4 мм
№ 3: Шейка 2,5 мм, Длина x Ширина x Высота 3,5 x 3,5 x 3,4 мм
№ 4: Шейка 3,0 мм, Длина x Ширина x Высота 5,0 x 5,0 x 5,2 мм
№ 5: Шейка 2,6 мм, Длина x Ширина x Высота 4,0 x 4,0 x 4,7 мм

Применение

• Моделирование тампонады аневризмы и церебральной ангиографии.
• Разработка, испытания, валидация и демонстрация эндоваскулярных устройств (катетеры, стенты, баллоны, проводники, микрокатетеры).
• Обучение нейроинтервенционным процедурам, клиническое образование и презентации продукции.
• Количественный анализ перфузии и потоков с использованием CTA, DSA, MRA, PIV и допплеровской сонографии.

Опции кастомизации

• Возможна кастомизация количества, размеров и расположения внутричерепных аневризм.
• Можно добавить стенозы, артериовенозные свищи, эмболии или другие распространённые поражения в интракранальную часть.
• Поддерживаются двусторонние радиальные вмешательства; можно добавить аневризмы, стенозы и другие поражения в сонную артерию.
• Аортальная дуга может быть настроена на тип II, тип III и другие варианты.
• В абдоминальную часть можно добавить более сложные структуры.
• Опция фиксации модели в прозрачном акриловом боксе для 3D-презентации.
• Кастомные модели возможны по предоставленным клиентом CAD, STL, STP, STEP и другим файлам.

Аксессуары
Pagoda-разъёмы, Ruhr-разъёмы, нейлоновые заглушки, силиконовые трубки, прямые соединители, угловые защитные элементы, гемостатический клапан (0–12F), Ruhr-шейс (0–5F), портативный водяной мешок, пластиковый лоток, алюминиевый кейс с индивидуальными лотками и т.д.

Логистика и информация о производстве
Модель: SJ001D-D
Материал: Силикон Shore 40A
Кастомизация: предоставляются услуги проектирования и технические решения
Оплата: T/T
Время отправки: 5–7 дней
Срок выполнения: 5–9 дней
Методы доставки: FedEx, DHL, EMS, UPS, TNT

Технические характеристики

• Масштаб: анатомический масштаб 1:1, реконструированный по данным КТ человека.
• Материал: силикон Shore 40A.
• Анатомическое покрытие: бедренная артерия до A2 ACA и M2 MCA; полный круг Уиллиса.
• Аневризмы: пять внутричерепных аневризм с указанными диаметрами шейки и размерами (см. размерные данные).
• Петли: по две петли 180° и две петли 360° с каждой стороны ICA (согласно FDA).
• Модульность: интракранальные, аортальные и абдоминальные разделы подключаемы/съемны с помощью пользовательских соединителей; части заменяемы и настраиваемы.
• Производство: 3D-печать, реконструировано и оптимизировано для точного воспроизведения пространственной структуры и внутренних диаметров.
• Сценарии использования: НИОКР и тестирование устройств, обучение процедурам, моделирование ангиографии, анализ перфузии/потока.
