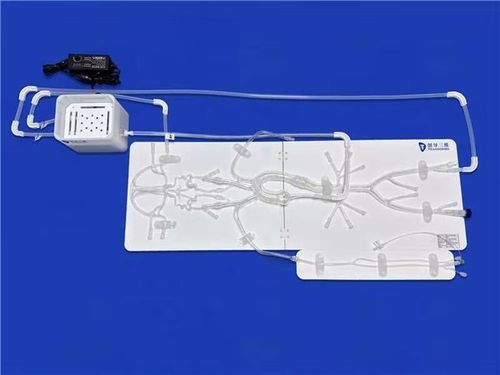

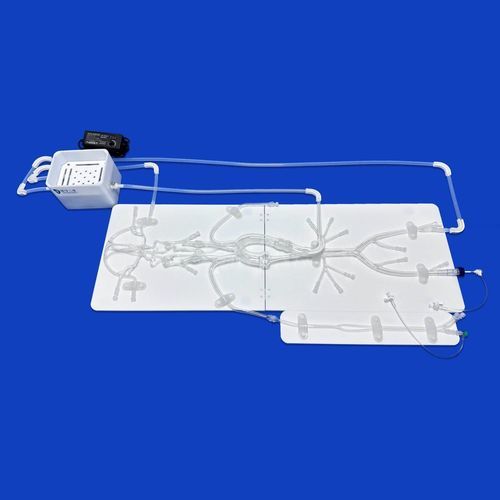

Внутричерепная модель кровеносных сосудов SJ001D-C

бедренной артерииВиллизиева кругавнутренней сонной артерии

Описание продукта
Эта модель простирается от бедренной артерии до сегмента A2 передней мозговой артерии и до сегмента M2 средней мозговой артерии. Включает полный круг Уиллиса, двусторонние 180° петли и двусторонние 360° петли с каждой стороны ICA (по руководству FDA). Дуга аорты по умолчанию Type I и может быть кастомизирована в Type II, Type III или варианты по запросу. Модель сосудов закреплена на акриловой пластине. Внутричерепная, аортальная и брюшная части соединяются и отсоединяются с помощью индивидуальных соединителей; эти три модуля могут быть настроены или заменены по требованиям. Модель основана на данных КТ человека, реконструирована и оптимизирована для точного воспроизведения пространственной структуры и внутренних диаметров сосудов в масштабе 1:1. Изготовлена методом 3D-печати и воспроизведена с помощью силиконовых сосудов для целей тестирования, обучения и демонстрации.

Размерный чертеж (ед.: мм)
Предоставляются чертежи размеров и соединений, показывающие габаритные размеры, внутренние диаметры нейронной части и петлей ICA (по руководству FDA), а также внутренние диаметры других частей. Изображения иллюстрируют компоновку изделия и интерфейсы соединителей.

Применение

• Разработка, тестирование, верификация и демонстрация устройств, таких как катетеры, стенты, баллоны, проводники, микрокатетеры и т.д.
• Обучение и подготовка по различным нейроинтервенционным процедурам; маркетинг устройств и практические тренинги.
• Количественный анализ перфузии крови с использованием CTA, DSA, MRA, OOT, PIV и допплерографии.

Варианты индивидуализации

• Количество, размер и расположение внутричерепных аневризм могут быть адаптированы.
• Можно добавить стенозы, артериовенозные свищи, эмболы или другие распространенные внутричерепные поражения.
• Возможны радиальные вмешательства с обеих сторон; в сонные артерии можно добавить аневризмы, стенозы и другие поражения.
• Дугу аорты можно настроить на Type II, Type III или другие варианты.
• В брюшной части можно добавить более сложные структуры.
• 3D-эффект достигается фиксацией модели внутри сухого прозрачного акрилового бокса.
• Индивидуальные модели изготавливаются на основе CAD, STL, STP, STEP и других данных, предоставленных заказчиком.

Аксессуары

• Pagoda-соединения
• Ruhr-соединения
• Нейлоновые заглушки
• Силиконовые трубки
• Сквозные соединители
• Угловые защитные элементы
• Гемостатический клапан (0-12F)
• Ruhr-шланг (0-5F)
• Моделированный тромб
• Портативная водяная сумка
• Пластиковый лоток
• Алюминиевый кейс с индивидуальными формами

Характеристики / Технические спецификации

• Модель: SJ001D-C
• Материал: силикон Shore 40A
• Масштаб: 1:1 (на основе данных КТ человека)
• Производство: 3D-печать и воспроизведение сосудов в силиконе
• Анатомический охват: бедренная артерия до A2 (ACA) и M2 (MCA)
• Включает полный круг Уиллиса; двусторонние петли ICA 180° и 360° (по руководству FDA)
• Дуга: по умолчанию Type I; может быть настроена на Type II, Type III или варианты
• Модульная конструкция: внутричерепные, аортальные и брюшные части соединяемы и разбираемы с помощью индивидуальных соединителей
• Предназначение: тестирование устройств, обучение, демонстрация и количественный анализ перфузии (CTA, DSA, MRA, OOT, PIV, Doppler)
• Настраиваемые поражения: аневризмы, стенозы, артериовенозные свищи, эмболии и др.
• Упаковка/крепления: может быть закреплена на акриловой пластине или размещена внутри сухого прозрачного акрилового бокса для 3D-эффекта
• Типичное время изготовления: 5-9 дней
• Типичное время доставки: 5-7 дней
• Условия оплаты: T/T
• Методы доставки: FedEx, DHL, EMS, UPS, TNT
