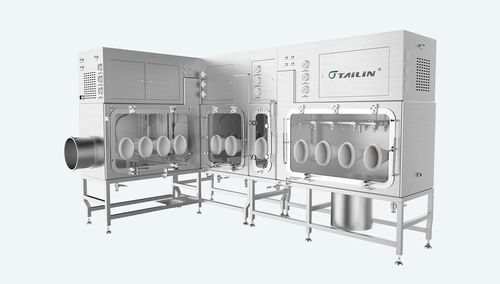

Изолятор для содержания в изолированном пространстве

для фармацевтической промышленностидля распределениядля активных фармацевтических субстанций

Введение
Изолятор устанавливается в лаборатории без изменения существующей конструкции помещения. Он выполнен в L‑образной форме: длина стороны под прямым углом < 240 см, глубина изолятора < 105 см, рассчитан на высоту помещения 240 см. Предназначен для размещения 1 роторного испарителя, 2 электронных испарителей и 1 укупорочного устройства. В изоляторе предусмотрена встраиваемая камера лиофилизатора и интерфейс коллектора (manifold); лиофилизатор подключается к встроенной камере и коллектора через кабельный рукав.

Особенности

• Проектирование в соответствии с требованиями OEB5; OEL < 0,1 μg/m³.
• Полностью взрывозащищённая конструкция в соответствии с EXd II BT4 и требованиями ATEX.
• Интегрированная компоновка камеры лиофилизатора, полки для manifold, роторного испарителя, электронных весов и укупорочного устройства.
• Установка в лабораторном помещении с подачей свежего воздуха из комнаты; возможны индивидуальные конфигурации с учётом планировки и доступного пространства.

Применение
Используется в лабораториях для лиофилизации, взвешивания и распределения проб. Типовые процессы: точное взвешивание, дозирование, отбор проб, приготовление растворов, анализ, титрование по влаге, инфракрасное сканирование, центрифугирование, фильтрация, сушение, смешивание, измельчение, гранулирование и прессование таблеток — процессы, связанные с API и твёрдыми лекарственными формами.

Технические характеристики

• Объём приточного воздуха: ≥400 m³/h
• Пространство для взвешивания и укупорки (мм): 1550 × 750 × 2400 (Д × Ш × В)
• Пространство для роторного испарителя (мм): 1800 × 850 × 2400 (Д × Ш × В)
• Габариты (мм): 4000 × 2705 × 2400 (Д × Ш × В)
• Пространство камеры передачи (мм): 500 × 850 × 2400 (Д × Ш × В)
• Пространство для лиофилизатора (мм): 1700 × 850 × 2400 (Д × Ш × В)
• Масса нетто: 1400 kg
• Электропитание: 380 V, 7.5 kW (изолятор)
• Коммуникации: чистый сжатый воздух 0,6 MPa ≤ P ≤ 0,8 MPa
• Подъёмные двери: металлические панели 3 mm с надувным уплотнением
• Двери: механическое прессовое уплотнение; смотровые окна из 12 mm закалённого стекла
