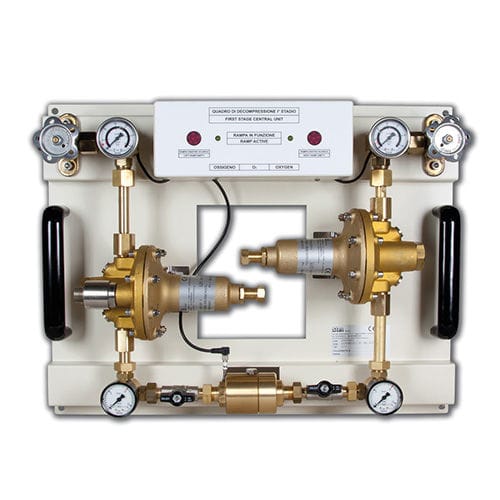

Устройство распределения медицинских газов для кислорода APR 100

CO2N2Oнастенное

ПАНЕЛЬНАЯ ПЛАТА ПЕРВОГО ЭТАПА APR 100 С АВТОМАТИЧЕСКОЙ СИСТЕМОЙ ПЕРЕКЛЮЧЕНИЯ для центральных станций в цилиндрах разработана и производится в соответствии с MDD 9342 EEC и последующими изменениями и гармонизированными стандартами ISO EN 7396-1, EN 10524-2, EN 737-3, а также в соответствии с HTM 02-01. Панельные щиты выполнены с интегрированной рамой из лакированной нержавеющей стали: . Запорные клапаны высокого давления, двухштоковые, для облегчения операций открытия и закрытия операции. . Манометр с сигнальным контактом, установленным на 20/30 бар в соответствии с подаваемым медицинским газом и сигнализирующим о пустом коллекторе красным светодиодом . Редукторы давления высокой нагрузки с корпусом из латуни с горячей печатью . Все манометры оснащены защитным стеклом . Все редукторы высокого давления оснащены мембраной PFTE . Предохранительные клапаны, установленные непосредственно на редукторах . Клапаны низкого давления выполнены из никелированной латуни с шаром из нержавеющей стали . Система автоматического переключения потока с помощью нейлоновой пневматической вариационной системы . Датчик, показывающий "рабочий коллектор" с помощью зеленого светодиода . Клеммный выключатель для проводки дистанционной сигнализации В основную конструкцию встроены 2 черные бакелитовые ручки для удобства установки или транспортировки Переключение между двумя источниками питания осуществляется автоматически с помощью пневматического устройства переключения, расположенного после двух редукторов давления. Это позволяет переходить от одного источника к другому с помощью пневматического поршня, вдвигающегося/выдвигающегося в соответствии с изменением выходного давления редуктора.
