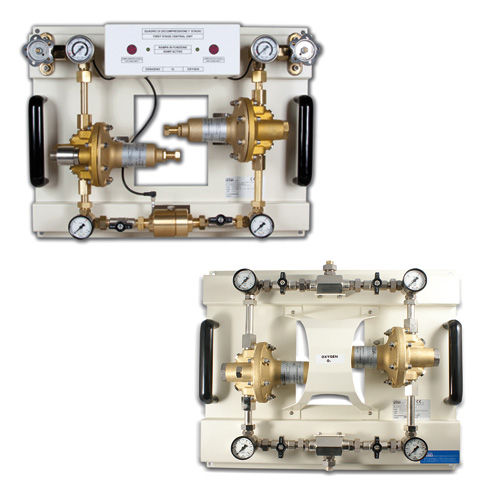

Устройство распределения медицинских газов для кислорода APR 100 PLUS

CO2N2Oнастенное

Двухступенчатый щит типа APR 100 PLUS с системой автоматического отключения для медицинского газа разработан и изготовлен в соответствии с MDD 93/42 EEC и последующими изменениями, гармонизированными стандартами ISO EN 7396-1, EN 10524-2, EN 737-3 и в соответствии с HTM 02-01. DOUBLE STAGE PANEL BOARD APR 100 может использоваться как основной и вторичный источник или, в случае наличия основного источника, такого как криогенный резервуар, испаритель, сжатый воздух от компрессоров и т.д., может использоваться как вторичный источник и резерв. Задача щитов первой и второй ступени - снизить давление из баллонов (210 бар) до давления в магистрали (5 или 6 бар). В системах такого типа давление баллона непосредственно снижается до рабочего давления розетки, установленной в больничных палатах, операционных и т.д.. Для снижения давления в баллоне до давления в магистрали двухступенчатая станция состоит из одного блока для снижения высокого давления и одного блока для дальнейшего снижения давления до 5/6 бар. Щит ПЕРВОЙ СТУПЕНИ разрабатывает начальное снижение давления в цилиндре до давления 12 бар . В случае исчерпания рабочего источника пневматическое устройство автоматически заменит источник при условии, что давление никогда не упадет ниже 10 бар. Кроме того, когда давление в цилиндре ниже 20 бар, манометр высокого давления посылает сигнал о пустом коллекторе, который включает красный светодиод, расположенный на центральной части устройства. Обратите внимание, что этот сигнал также должен отображаться 24 часа в сутки в удаленном контролируемом месте. Каждый регулятор рассчитан на нагрузку 180 куб. м/ч при давлении 10 бар
