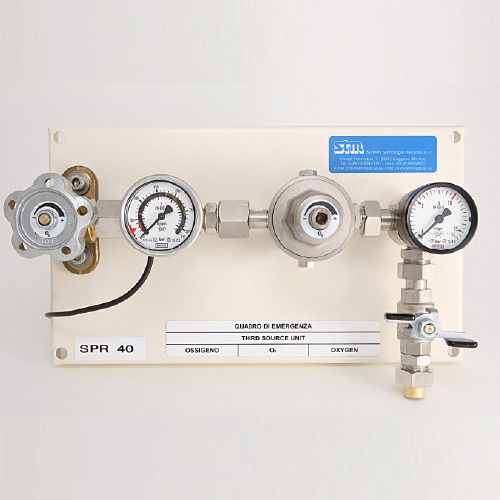

АВАРИЙНАЯ ПАНЕЛЬНАЯ ПЛАТА ПЕРВОГО ЭТАПА (ТРЕТИЙ ИСТОЧНИК), одинарная версия, разработана и изготовлена в соответствии с нормами MDD4242EC
разработан и изготовлен в соответствии с MDD 93/42 EEC и соответствующими нормами
ISO 7396-1 и UNI EN ISO 10524-2
Одиночные щиты первой ступени обычно используются в качестве аварийного третьего источника для центрального коллектора, типа цилиндров.
Конструкция выполнена из лакированной нержавеющей стали.
. Секционный клапан высокого давления, тип с двойным штоком для облегчения перемещения во время операций открытия и закрытия.
. Манометр с контактной сигнализацией, 20/30 бар, в соответствии с подачей медицинского газа, сигнализация "пустой коллектор".
. Регулятор давления высокой нагрузки с корпусом из горячепрессованной латуни.
. Шкала манометра 0-16 бар, показывающая давление на выходе регулятора.
Все манометры имеют защитное стекло.
Регулятор имеет встроенную мембрану из ПТФЭ.
Предохранительный клапан установлен непосредственно на регуляторе.
Клапан низкого давления, выполненный из латуни с шариком из нержавеющей стали, установленный ниже по потоку от регулятора
регулятор
---
