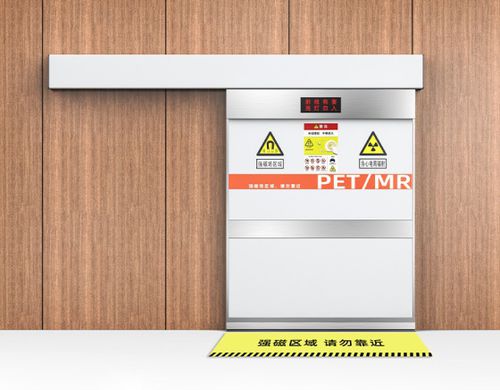

Дверь с экранированием

с РЧ-экраномдля больницыдля лаборатории

Описание продукта
Электроприводная экранированная дверь, предназначенная для помещений PET-МРТ в больницах и научно-исследовательских лабораториях. Обеспечивает электромагнитное экранирование в средах со статическим магнитным полем (до 3,0T) и учитывает требования высоких частот за счет многослойной композитной структуры медь + алюминий и вентиляционных окон-волноводов (частота среза ≥ 2GHz). Опция — трехскладная дверь для экономии пространства.

Рабочие характеристики

• Требования к технологии: сварка медных пластин — сплошная бесшовная сварка.
• Контактное сопротивление: контактное сопротивление в стыках двери/коробки <0.01Ω.
• Изоляционная импеданс: ≥1000MΩ (измерено при 500V DC).
• Грузоподъёмность: электроприводная дверь ≥500kg.
• Аварийная разблокировка: предусмотрено ручное аварийное разблокирующее устройство.
• Немагнитная конструкция: применяются немагнитные компоненты (например, немагнитные замки) для сохранения однородности магнитного поля.

Технические параметры
диапазон частот： — Требования к ЭЭ： — Стандарт испытаний：
10kHz-100MHz — ≥100dB (при 150MHz ≥90dB) — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB (опционально) — IEEE 299-2006

Области применения

• Рентгенология: визуальная диагностика и интервенционные процедуры с использованием рентгеновского/гамма-излучения для анатомической и функциональной оценки.
• Лучевая терапия: локализованное терапевтическое облучение (рентген, пучки частиц) для лечения рака.
• Нуклеарная медицина: диагностическое и терапевтическое применение радиофармацевтиков с интеграцией визуализации и терапии.

Технические спецификации

• Эффективность экранирования: ≥100dB (10kHz–100MHz), ≥80dB (300MHz–1GHz), ≥70dB опционально (1GHz–10GHz).
• Работа в среде 3.0T МРТ: эффективность экранирования ≥100dB при 150MHz.
• Конструкция: многослойный металлический композит (медь + алюминий) для высокочастотного экранирования; опция трехскладной двери.
• Вентиляция: волноводные окна для вентиляции с частотой среза ≥2GHz.
• Обработка медных пластин: бесшовная полная сварка.
• Контактное сопротивление дверь/коробка: <0.01Ω.
• Изоляционная импеданс: ≥1000MΩ (измерено при 500V DC).
• Грузоподъёмность электроприводной двери: ≥500kg.
• Аварийное разблокирование: предусмотрено ручное аварийное устройство.
• Немагнитная конструкция: использование немагнитных компонентов для сохранения однородности магнитного поля.
