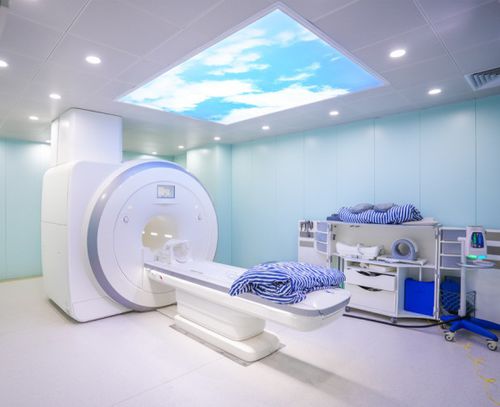

Помещение для МРТ

из нержавеющей сталис магнитным экраномзвуконепроницаемое

Обзор проекта
Проект включает RF‑экранирование и внутреннюю реконструкцию 1,5T сверхпроводящей МРТ‑комнаты в больнице. Объем работ охватывает магнитную (исследовательскую) комнату, отделку смежной операционной/контрольной комнаты, монтаж RF‑экранирования, обработку основания пола, отделку стен и потолка, установку немагнитных комплектующих, снижение шума, защиту от влаги и обработку швов.

Ключевые технические показатели
Эффективность экранирования: ≥80 дБ при 100 МГц. Вся комната выполнена по безмагнитной конструкции без ферромагнитных элементов. Работы соответствуют требованиям инфекционного контроля больницы и требованиям к приёмке оборудования МРТ.

Подготовка строительства

• Провести на объекте повторную проверку размеров помещения, несущей способности конструкции, отметок и точек инженерных сетей; сверить фундамент оборудования и чертежи экранирования для подтверждения соответствия строительной основе.
• Все поступающие материалы должны быть сертифицированными медицинскими немагнитными изделиями; обычное железо и ферромагнитные материалы строжайше запрещены. Провести предварительную проверку и согласование материалов.
• Разделить рабочую площадку на независимые зоны для работ по экранированию, отделке и установке аксессуаров; правильно спланировать перекрёстные операции и принять меры по защите готовых поверхностей, контролю пыли, шумоподавлению и обеспечению безопасности.
• Организовать технические инструкции для строителей с указанием ключевых стандартов сварки RF‑экрана, герметизации швов и немагнитной установки.

Ключевые строительные процедуры
3.1 Работы по основанию и полу

• Выравнивание и уплотнение основания; устройство двойного слоя влаго‑ и гидроизоляции с подъёмом по стенам для защиты оборудования от влажности.
• Исполнение и усиление фундамента под оборудование с соблюдением требований по несущей способности и вибро/ударопоглощению системы МРТ.
• Укладка медицинского немагнитного антистатического покрытия пола с бесшовными стыками; покрытие должно быть устойчивым к дезинфектантам и легко очищаться, соответствуя требованиям медицинской чистоты.

3.2 Работы по RF‑экранированию (основная процедура)

• Сооружение замкнутого шестиугольного экранирующего корпуса из высококачественных экранных панелей с полной сваркой; обеспечить плоские панели и непрерывные сплошные сварные швы без холодных стыков или пропусков.
• Формирование цельного замкнутого экрана для стен, потолка и пола с плотно перекрывающимися швами для гарантии структурной и электромагнитной целостности.
• Установка RF‑экранированных дверей и смотровых окон с плотными knife‑edge соединениями и квалифицированным перекрытием по размерам экрана.
• Герметизация всех трубопроводных проходок волноводными окнами и RF‑фильтрами для устранения электромагнитных утечек и сохранения общей эффективности экранирования.

3.3 Отделка стен и потолка

• Монтаж медицинских антибактериальных немагнитных цветных стальных панелей или панелей из 304 немагнитной нержавеющей стали на стены; панели плотно состыкованы, устойчивы к дезинфектантам и соответствуют требованиям инфекционного контроля.
• Установка лёгких немагнитных потолочных панелей, заполненных огнезащитным звукопоглощающим материалом, для снижения эксплуатационного шума и обеспечения тихой среды.
• Все декоративные профили, крепёжные винты и фурнитура должны быть специальными немагнитными изделиями, чтобы избежать артефактов на изображениях и рисков, связанных с ферромагнитными металлами.

3.4 Вспомогательные установки

• Использование медицинских немагнитных светильников, розеток, выключателей и распределительных коробок с нормативным размещением и кабельной разводкой.
• Модификация вентиляционных и кондиционировальных выходов в соответствии со структурой экрана, с обеспечением циркуляции воздуха без нарушения герметичности экрана.
• Выполнение мероприятий по шумоподавлению, пылезащите и отделочным работам для создания аккуратного помещения в соответствии с медицинскими строительными стандартами.

Меры контроля качества

• Контроль немагнитных материалов: ферромагнитные вещества строжайше запрещены; все листы, крепления и фурнитура должны быть специально немагнитными изделиями.
• Целостность экрана: строго контролировать слабые места — сварные швы, стыки дверей/окон и проходки — чтобы исключить электромагнитные утечки и обеспечить требуемую производительность.
• Качество строительства: обеспечить ровные панели, равномерные швы и плотные соединения; гидроизоляция, шумоподавление и демпфирование должны соответствовать требованиям длительной эксплуатации оборудования.
• Соответствие нормам: весь проект должен выполняться в соответствии с требованиями строительства рентгенологических/радиологических помещений, правилами инфекционного контроля больницы и указаниями производителя МРТ.

Критерии приёмки

• Испытание экранирования: ≥80 дБ при 100 МГц без электромагнитных утечек.
• Проверка немагнитности: в помещении не должно быть открытых железных компонентов или ферромагнитных креплений.
• Отделка: стены, полы и потолки должны быть гладкими и чистыми, с подтверждённой водостойкостью, шумозащитой и пылезащитой для длительного медицинского использования.
• Швы и уплотнения: все экранирующие швы, двери, окна и проходки должны пройти проверку; подготовить полную техническую документацию для ввода оборудования и приёмки больницей.

Технические характеристики

• Эффективность экранирования: ≥80 дБ при 100 МГц
• Конструкция: полностью немагнитная (без ферромагнитных креплений)
• Экранирующая оболочка: закрытая шестиугольная RF‑экранировка с полной сваркой и перекрывающимися швами
• Стыки дверей/окон: knife‑edge стыки с квалифицированным перекрытием экранирования
• Герметизация проходок: волноводные окна и RF‑фильтры для предотвращения утечек
• Пол: двойной слой влагозащиты/гидроизоляции и медицинский немагнитный антистатический пол, устойчивый к дезинфектантам
• Фундамент оборудования: выровненный и усиленный для соответствия требованиям по нагрузке и поглощению ударов
• Отделка стен/потолка: медицинские антибактериальные немагнитные панели или 304 немагнитная нержавеющая сталь; огнестойкие звукопоглощающие материалы для потолка
• Вспомогательные установки: медицинские немагнитные светильники, розетки, выключатели и распределительные коробки
