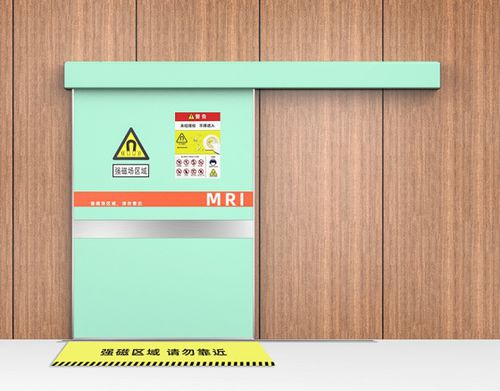

Дверь с экранированием

с РЧ-экраномдля радиологического отделениядля медицинской радиологии

Введение в продукт
Разработана для отделений МРТ и научно-исследовательских лабораторий: пневматическая/моторизованная раздвижная дверь с RF-экранированием обеспечивает магнитную совместимость и высокую эффективность экранирования. Проектная эффективность экранирования — ≥100дБ при 150МГц в магнитном поле 3,0T, соответствует требованиям помехозащищенности медицинского МРТ-оборудования. Для высокочастотных применений (свыше 1ГГц) предусматривается многослойная металлическая композитная конструкция (медь + алюминий) с вентиляционными волноводными окнами с частотой среза ≥2ГГц. Доступна конфигурация с тройным складением двери.

Характеристики продукта

• Требования к технологии: компоненты из медных листов выполняются с бесшовной полной сваркой.
• Контактное сопротивление: контактное сопротивление в стыках двери и рамы < 0,01Ω.
• Изоляционная сопротивляемость: ≥1000MΩ (измерено при 500V DC).
• Грузоподъемность: моторизованная/пневматическая дверь рассчитана на статическую нагрузку ≥500kg.
• Аварийное отпирание: предусмотрено ручное аварийное разблокирование для безопасной эксплуатации.
• Немагнитный дизайн: используются немагнитные компоненты (например, замки), чтобы не нарушать однородность магнитного поля.

Технические параметры
Диапазон частот： | Требования SE： | Стандарт испытаний：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (Опция) | IEEE 299-2006

Области применения

• Отделение лучевой диагностики: визуализационная диагностика и интервенционные процедуры с использованием рентгеновских лучей, гамма-излучения и сопутствующих методов для визуализации внутренних анатомических структур.
• Отделение радиотерапии (онкорадиология): локализованные терапевтические методики с использованием ионизирующего излучения (рентген, электронные пучки, протоны/частицы), требующие контролируемой RF-среды.
• Отделение ядерной медицины: диагностические и терапевтические протоколы с радиофармпрепаратами и визуализацией; требует RF-экранирования для предотвращения помех детекторам и системам визуализации.

Технические характеристики

• Эффективность экранирования: разработана для достижения ≥100дБ при 150МГц в среде 3,0T.
• Конструкция: опция многослойной металлической композитной конструкции (медь + алюминий) для высокочастотной производительности.
• Вентиляция: волноводные вентиляционные окна с частотой среза ≥2ГГц.
• Сварка: бесшовная полная сварка медных компонентов.
• Контактное сопротивление: <0,01Ω в стыках дверь-рамa.
• Изоляционная сопротивляемость: ≥1000MΩ (тест 500V DC).
• Привод: моторизованный/пневматический скользящий механизм с грузоподъемностью ≥500kg.
• Аварийность: ручное аварийное разблокирование включено.
• Материалы: немагнитные компоненты для сохранения однородности магнитного поля.
