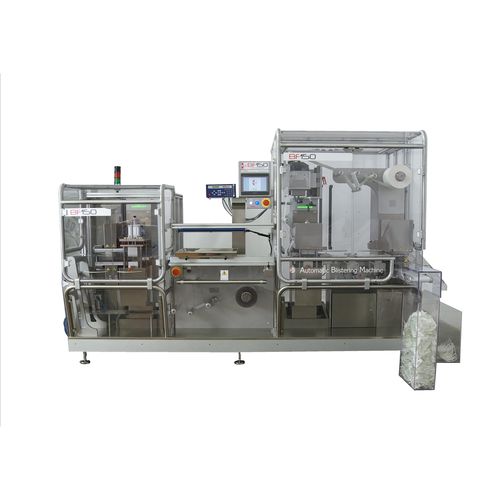

Система упаковки с сервоприводом BF 150

электроннаяавтоматическаявертикальная

Обзор продукта
BF 150 — автоматическая блистерная машина с чередующимся приводом, вертикальными станциями, автоматическим перемещением и пошаговой подачей через электрическую ось, приводимую бесщеточным двигателем. Поддерживаются три режима загрузки продукта: ручная загрузка через лоток из нержавеющей стали AISI 316L; универсальная автоматическая система «Full Box» с вращающимися щетками, направляющими продукт в карманы по форматным дорожкам; а также автоматическая загрузка по выделенным форматным дорожкам. Доступны опции: электронная система "camera vision" для проверки наличия продукта и дефектов, а также автоматическая система обнаружения проколов для холодноформованных ALU‑ALU карманов.

Основные характеристики

• Автоматическая блистерная машина с вертикальными станциями и автоматической индексацией
• Механическая, электрическая и пневматическая подготовка для системы предварительной формовки с тефлоновыми пуансонами
• Подготовка для ручной загрузки через лоток из нержавеющей стали AISI 316L
• Подготовка для загрузки через универсальную систему «Full Box» с вращающимися спутниковыми щетками
• Подготовка для загрузки через форматную систему с выделенными дорожками
• Подготовка к установке системы жидкого дозирования с высокоточным перистальтическим насосом для контролируемого дозирования
• Машина смонтирована на фиксированной алюминиевой раме
• Механическая и электрическая подготовка для установки систем "camera vision" для автоматической проверки присутствия и несоответствий
• Механическая и электрическая подготовка для установки электронного детектора проколов после холодного формования ALU‑ALU
• Большая зона загрузки продукта

Производительность

• Макс. 35 тактов/мин (2 блистера на такт) — до 70 блистеров/мин в зависимости от шага
• 1 блистер на такт: примерно 1 800 блистеров/ч (формат 170×120 мм или меньше)
• 2 блистера на такт: примерно 3 600 блистеров/ч (формат 120×80 мм или меньше)
• 3 блистера на такт: примерно 5 400 блистеров/ч (формат 100×40 мм или меньше)
• Максимальная высота кармана: 40 мм для PVC‑блистеров
• Максимальная высота кармана: 10,5 мм для ALU‑ALU блистеров

Технические характеристики

• Габариты машины: 3 300 мм × 1 935 мм × 2 200 мм (высота); вес: 2 500 кг
• Подключение сжатого воздуха: труба внутр. Ø 12 мм - наруж. Ø 14 мм
• Потребление сжатого воздуха: ок. 2 л/цикл
• Рабочее давление: 6–9 бар
• Основное напряжение: 400 В, 50 Гц
• Потребляемая мощность: 10,5 кВт
• Температуры работы машины: 30°–200° C
• Температура окружающей среды при эксплуатации: 20°–45° C
• Система охлаждения замкнутого контура с деминерализованной водой при 23° C
